ForceMapping-Bettery电池压力分布测试系统
● 电芯内电极片分层严重问题

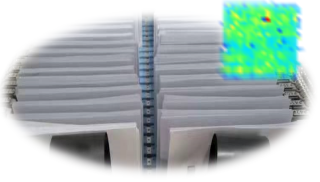

● 循环充放电的电芯膨胀力分布，
● 提供电芯与工装冶具间的受力情况
产品详情
ForceMapping-Bettery电池压力分布测试系统
|
|
系统综述：

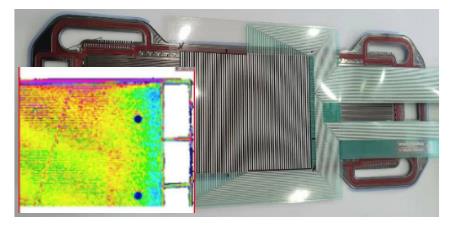

Forcemapping -Battery电池压力分布测试系统，能够通过薄膜压力分布传感器测量电池在循环鼓胀过程中受力不均匀情况。0.2mm的超薄柔性传感器能够安装在电芯内，不影响电池结构。可以把整个接触面的接触压力以彩色图的方式显示出来。
产品详细参数：

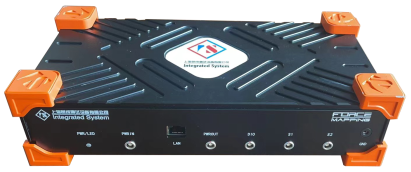

系统参数：采集器FMAP-6400
| ● 采样率： 200Hz ● 通道数：可以支持6400测点 ● 扩展能力：可同时连接16台主机 ● A/D：16位 ● 通讯方式：以太网 |

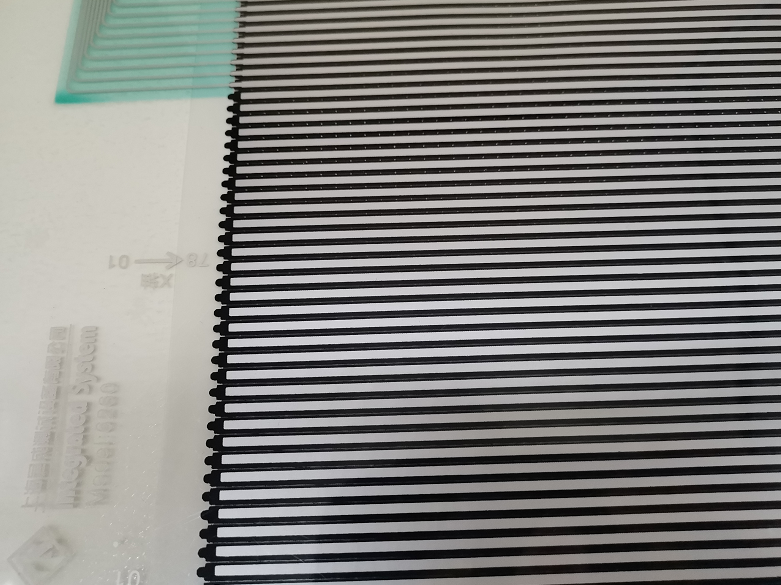

系统参数：6260分布式传感器
| ● 尺寸：260（W）x 2606（L）mm ● 量程：300kpa、500kpa、1000kpa、1200kpa ● 测点密度：9测点/cm² ● 使用范围：新能源电池、燃料电池 |

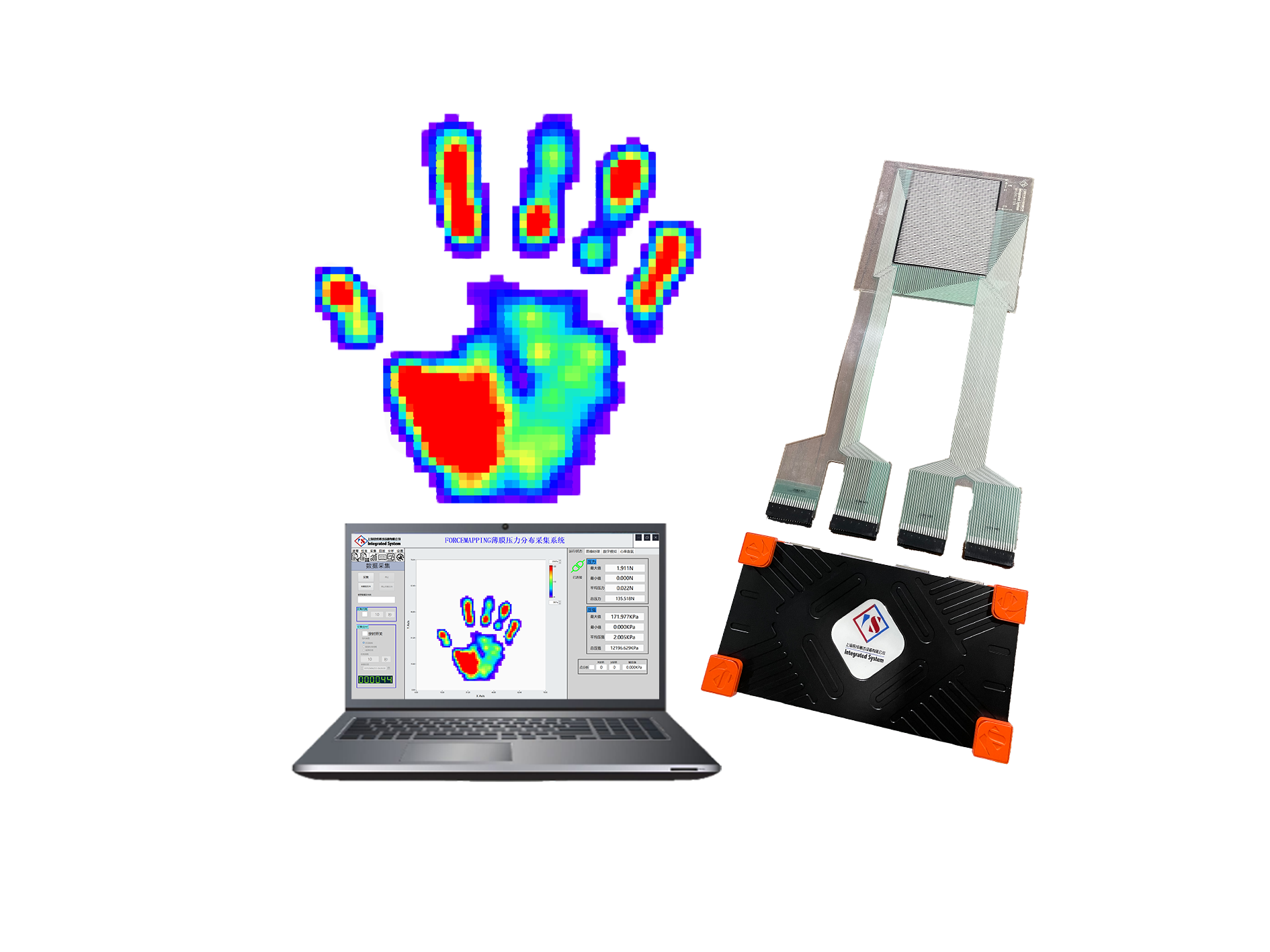

系统参数：ForceMapping分析软件
| ● 显示：2D、3D、等高线，实时传感器数据同步 ● 数据存储：压力数据快照、CSV导出 ● 数据回放：视频回放、播放速度调节、编辑帧 ● 设置参数：数据单位、采样率、图像导出、数据处理、校准处理 ● 分析功能：大值、小值、平均、峰值、记录中心偏移及重量分布、不同区域压力随时间的变化曲线。 |
产品应用案例：

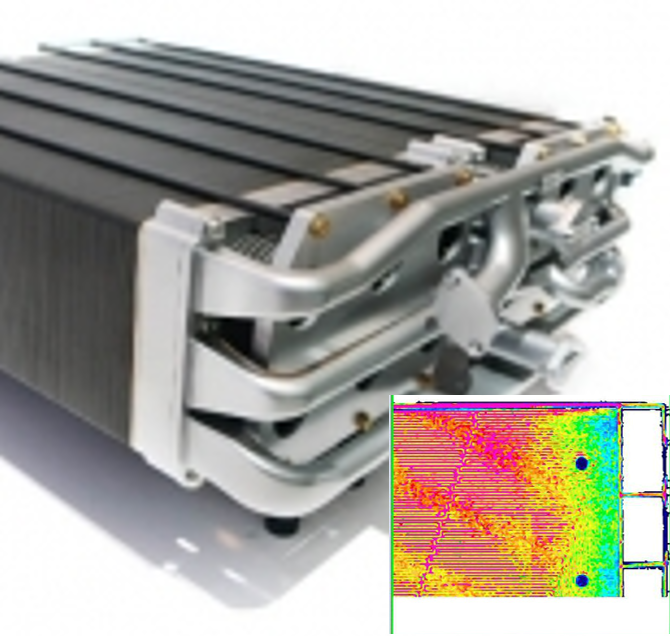

新能源电池压力分布测试

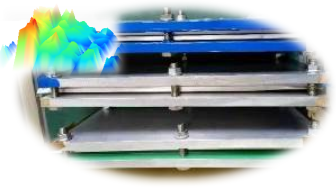

现场图片 |
现场图片 |
测试综述：
1. 本次实验，邑成 ForceMapping 薄膜压力分布测试系统能够准确捕捉到电芯在循环鼓胀过程中受力情况。
2. 电芯内电极片分层情况，提供电芯与工装冶具间的受力情况。
3. 压力分布云图能够导出 excel 文件，薄膜传感器上 3600 个点的数据都能够数字化获取。
3. 实验数据可靠，实验过程中数据稳定，客户能够得到有效实验数据。
