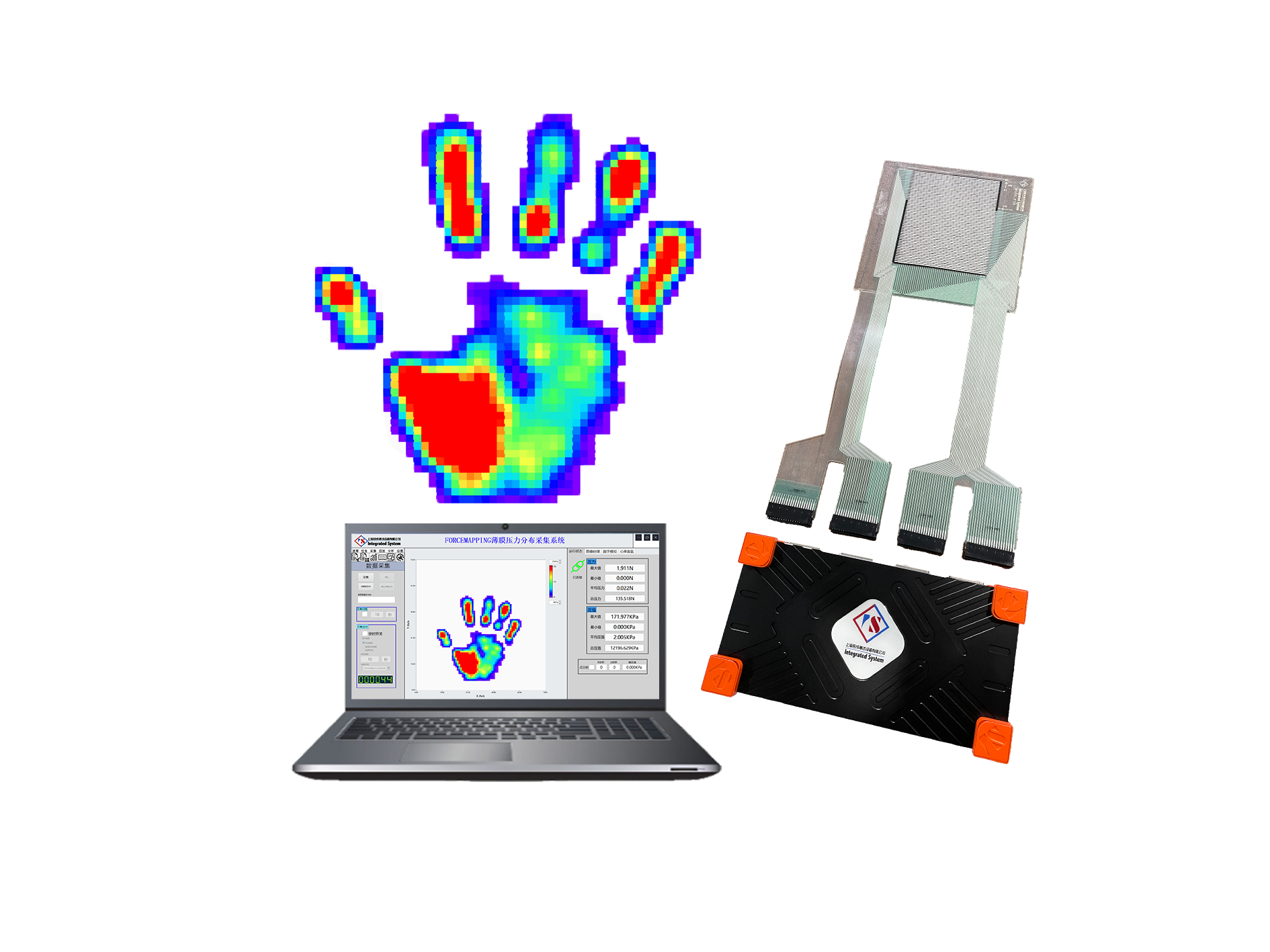

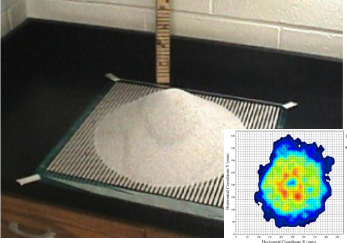

Forcemapping-Civil Engineering土木压力分布测试系统
● 薄膜压力传感器铺在底层对岩层断裂垮塌基本无影响
● 动态记录各点的变化情况并通过不同的色阶显示压力值的大小
● 多点薄膜压力传感器2016测点，能够充分的反映出压力分布情况
产品详情
Forcemapping-Civil Engineering土木压力分布测试系统
|
|
产品功能：
Forcemapping-Geotechnical岩土压力分布测试系统，使用0.2mm薄膜压力分布传感器测量土层、煤层、混凝土之间的接触压力分布情况。
产品详细参数：

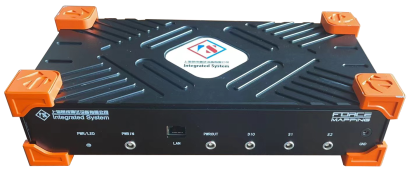

系统参数：采集器FMAP-6400
| ● 采样率： 200Hz ● 通道数：可以支持6400测点 ● 扩展能力：可同时连接16台主机 ● A/D：16位 ● 通讯方式：以太网 |

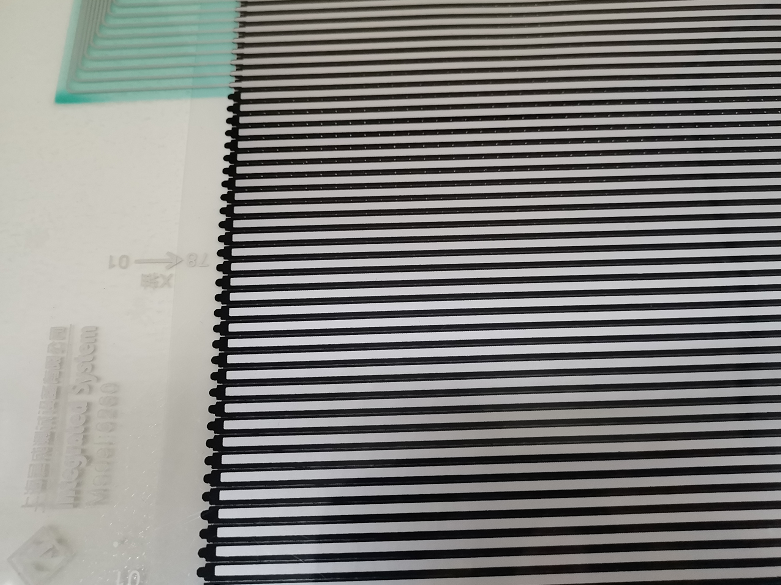

系统参数：6360分布式传感器
| ● 尺寸：500（W）x 500（L）mm ● 量程：300kpa，500kpa，1000kpa，1200kpa ● 测点密度：2测点/cm²（5000测点） ● 使用范围：卧力，枕力，坐力分析 ● 接受定制不同形状，尺寸，量程 |
系统参数：ForceMapping分析软件
| ● 显示：2D、3D、等高线，实时传感器数据同步 ● 数据存储：压力数据快照、CSV导出 ● 数据回放：视频回放、播放速度调节、编辑帧 ● 设置参数：数据单位、采样率、图像导出、数据处理、校准处理 ● 分析功能：大值、小值、平均、峰值、记录中心偏移及重量分布、不同区域压力随时间的变化曲线。 |
产品应用案例：
煤矿垮塌模拟测试

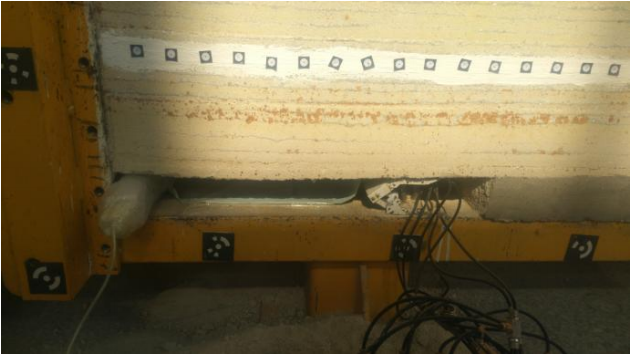

传感器铺设 |

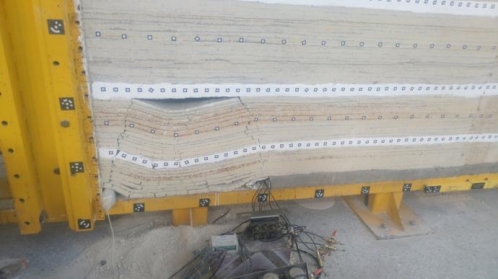

关键层垮塌 |
三维显示 |

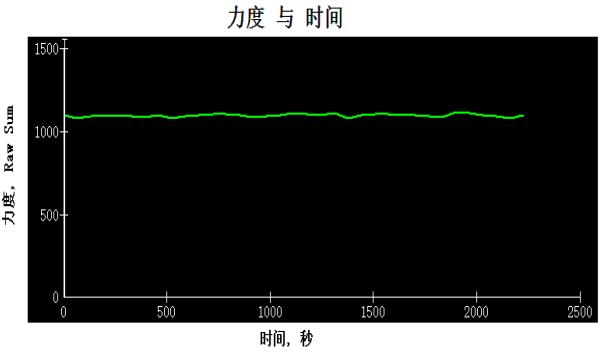

某一区域的变化曲线 |
测试综述：
1. 模拟测试并分析采煤过程中岩层的不同层面垮塌断裂时对采煤层的压力分布情况
2. 多点薄膜压力测试系统能够很好的反映出受力面的情况，因为其传感器的感应区是以矩阵形式分布的
3. 在模拟采煤过程中，一次采煤的截面大小也会对垮落的工况有影响
4. 每个关键层断裂垮落时，薄膜压力传感器都会很好的捕捉到实时的压力变化情况
