ForceMapping-Foot 足底压力分布测试系统
ForceMapping-Foot 足底压力分布测试系统

ForceMapping-Foot 足底压力分布测试系统

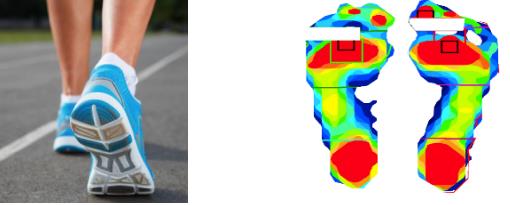

● 评估足部功能,识别左右脚的不对称
● 监测治疗效果
● 临床医学确认下肢根本问题
● 鞋子/鞋垫设计优化
产品详情

ForceMapping-Foot 足底压力分布测试系统



足底压力分布测试系统



系统综述:


Forcemapping -FOOT足底压力分布测试系统,用于通过力和压力分布分析评估足部功能。系统由2张6933压力分布传感器(1933测点)+ Forcemapping采集分析软件+FMAP360主机组成。测点密度高达6测点/cm²,采样率300Hz。


产品详细参数:

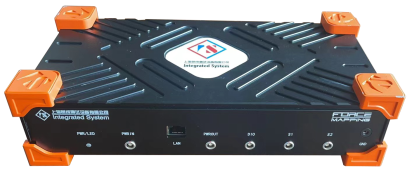

系统参数:采集器FMAP-6400


采集器FMAP-6400

● 采样率: 200Hz

● 通道数:可以支持6400测点

● 扩展能力:可同时连接16台主机

● A/D:16位

● 通讯方式:以太网


系统参数:6399分布式传感器


6399分布式传感器

● 尺寸:304(W)x 106(L)mm

● 量程:300kpa、500kpa、1000kpa、1200kpa

● 测点密度:6测点/cm²(1933测点)

● 使用范围:足底压力分布,步态测试

● 定制:接受定制不同形状,尺寸,量程

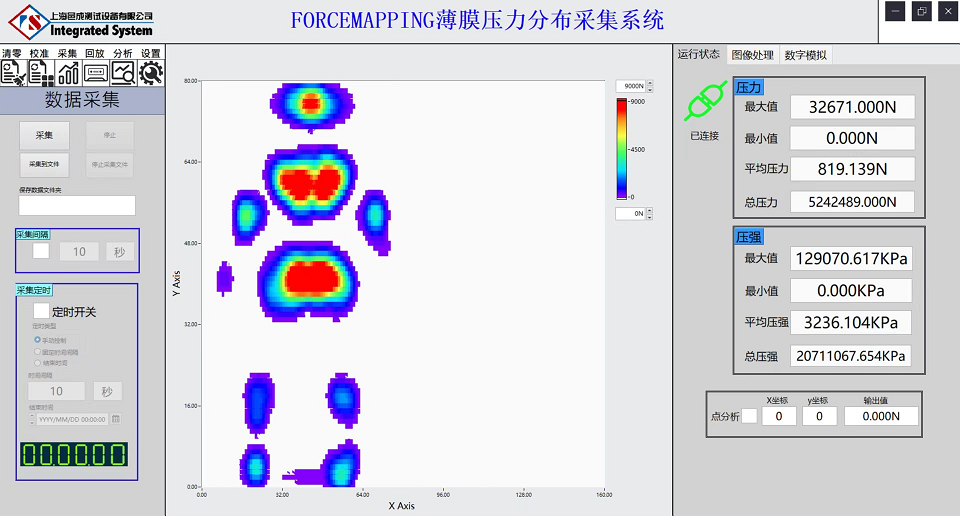

系统参数:ForceMapping分析软件


ForceMapping分析软件

● 显示:2D、3D、等高线,实时传感器数据同步

● 数据存储:压力数据快照、CSV导出

● 数据回放:视频回放、播放速度调节、编辑帧

● 设置参数:数据单位、采样率、图像导出、数据处理、校准处理

● 分析功能:大值、小值、平均、峰值、记录中心偏移及重量分布、不同区域压力随时间的变化曲线。


产品应用案例:


鞋垫压力分布测试




鞋垫压力分布测试

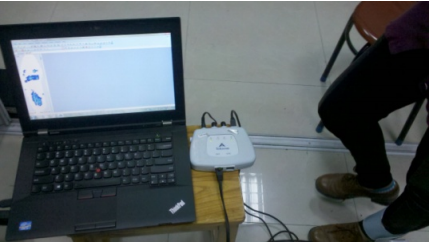

现场图片

鞋垫压力分布测试


现场图片

鞋垫压力分布测试


云图显示

鞋垫压力分布测试


数据分析


测试综述:

1. 鞋垫式压力分布感测片只有 0.1mm 厚度,并且可以自由裁剪,以满足不同尺寸大小的足底测量。

2. 传感器和 Handle 采集器使用专用接口连接,无多余连接线,非常便携。

3. 软件简单易操作,功能强大,以不同颜色显示足底各个点压力大小,非常直观。

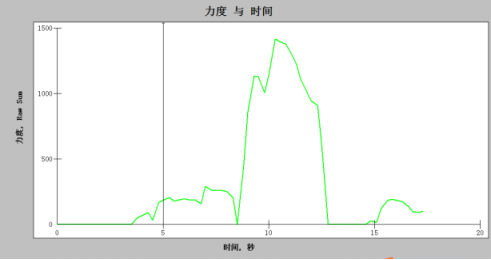

4. 还可以实时显示足底各个区域随着时间的变化曲线。
