Forcemapping-Tyre轮胎压力分布测试
Forcemapping-Tyre轮胎压力分布测试

Forcemapping-Tyre轮胎压力分布测试

● 轮胎行进过程中的压力分布情况
● 轮胎不同高度下落的落点位置与压力分布情况
● 轮胎的行进轨迹
● 轮胎在不同地面的压力分布情况
产品详情

Forcemapping-Tyre轮胎压力分布测试



轮胎压力分布测试

轮胎压力分布测试



系统综述:



Forcemapping-Tyre轮胎压力分布测试系统,能够通过薄膜压力分布传感器测量轮胎与地面的压力分布情况。0.2mm的超薄柔性传感器能够平铺在地面上,不会影响轮胎与地面的接触情况。一张传感器有3600多个压力测点,系统能够将整个接触面的压力以彩色云图方式呈现。


产品详细参数:

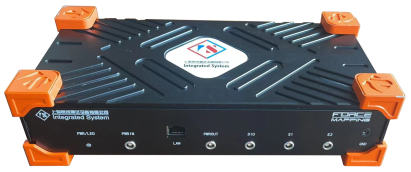

系统参数:采集器FMAP-6400



采集器FMAP-6400

● 采样率: 200Hz

● 通道数:可以支持6400测点

● 扩展能力:可同时连接16台主机

● A/D:16位

● 通讯方式:以太网

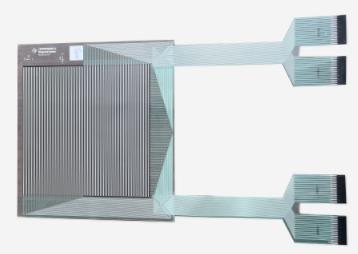

系统参数:6260分布式传感器


6260分布式传感器

● 尺寸:260(W)x 2606(L)mm

● 量程:300kpa,500kpa,1000kpa,1200kpa

● 测点密度:9测点/cm²

● 使用范围:轮胎压力测试,汽车,摩托,自行车、电动车

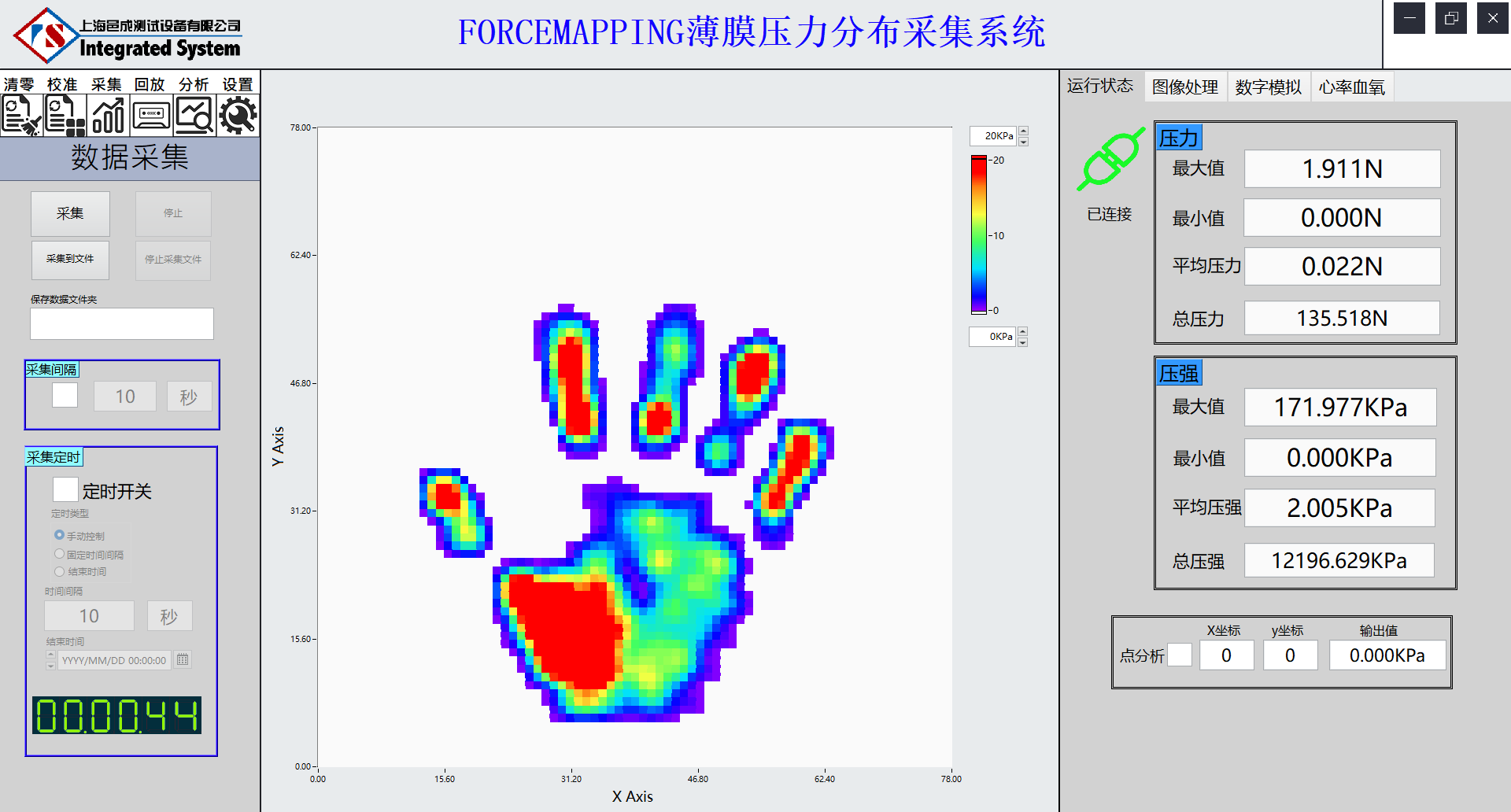

系统参数:ForceMapping分析软件


ForceMapping分析软件

● 显示:2D、3D、等高线,实时传感器数据同步

● 数据存储:压力数据快照、CSV导出

● 数据回放:视频回放、播放速度调节、编辑帧

● 设置参数:数据单位、采样率、图像导出、数据处理、校准处理

● 分析功能:大值、小值、平均、峰值、记录中心偏移及重量分布、不同区域压力随时间的变化曲线。


产品应用案例:


轮胎运动轨迹与压力分布测试


项目情况:


测试轮胎在不同高度滑行下落时的运动轨迹与压力分布情况。本实验采用高速动态采集,采样率高达300Hz,能够采集下落瞬间的压力分布情况与落点轨迹,并能够以力的云图形式显示。

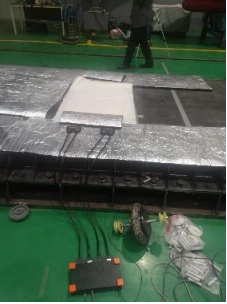

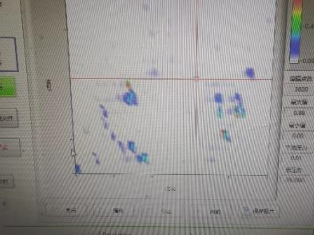

现场图片:



轮胎压力分布测试

轮胎压力分布测试

轮胎压力分布测试

轮胎压力分布测试

轮胎压力分布测试

轮胎压力分布测试

轮胎压力分布测试

轮胎压力分布测试

轮胎压力分布测试



测试综述:


1. 本次实验,邑成 ForceMapping 薄膜压力分布测试系统能够准确捕捉到轮胎下落瞬间的压力分布数据与图像,并且能够捕捉到后续轮胎的运行轨迹。

2. 客户之前未接触过薄膜压力分布测试,在我司的指导培训下,对系统的原理、使用等都完全掌握。

3. 压力分布云图能够导出 excel 文件,薄膜传感器上 3600 个点的数据都能够数字化获取。

3. 实验数据可靠,实验过程中数据稳定,客户能够得到有效实验数据。
