FAMP-6400通用型压力分布测试系统

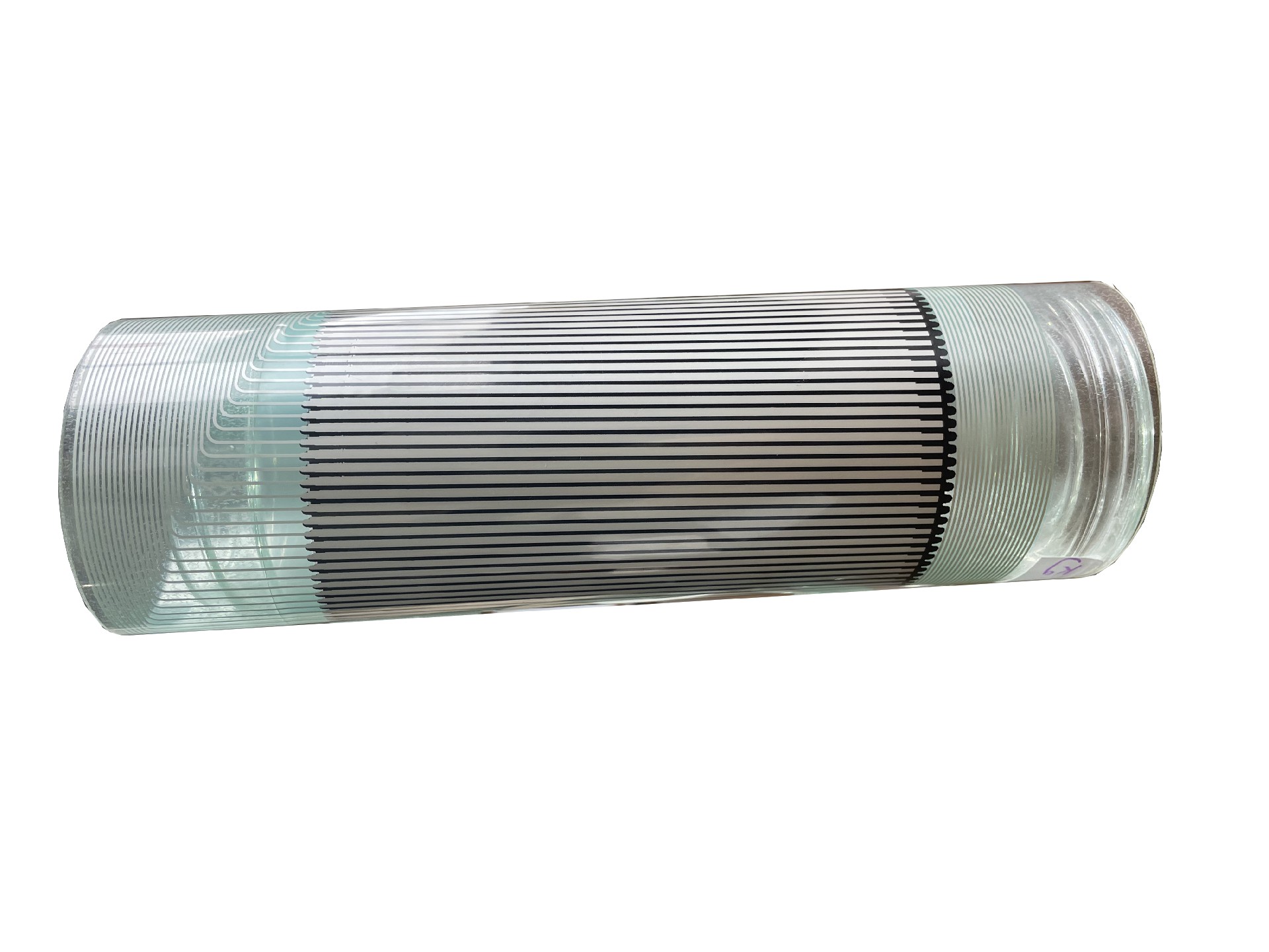

● 可360°弯曲传感器柔性材质
● 可做到测点密度36点/cm²
● 测点数可做到6400个
● 支持量程100Mpa
● 传感器客制化服务
ForceMapping-6400通用型压力分布测试系统
系统综述:
邑成ForceMapping系统是上海邑成测试设备有限公司研发的一套专用于力学的薄膜压力分布测试系统,可测量接触面的接触压力分布情况。柔性传感器厚度(0.2mm),大量的测点(6400测点)能够将整个接触面的压力以2D、3D云图、表格的方式表现出来,方便客户更好的进行科研与检测。ForceMapping广泛应用于:机械(航天、航空、船舶、汽车、电梯、起重机等)、土木工程(岩土、结构、桥梁、水利、环境等)、生物力学(关节、足底、步态、握力等)。

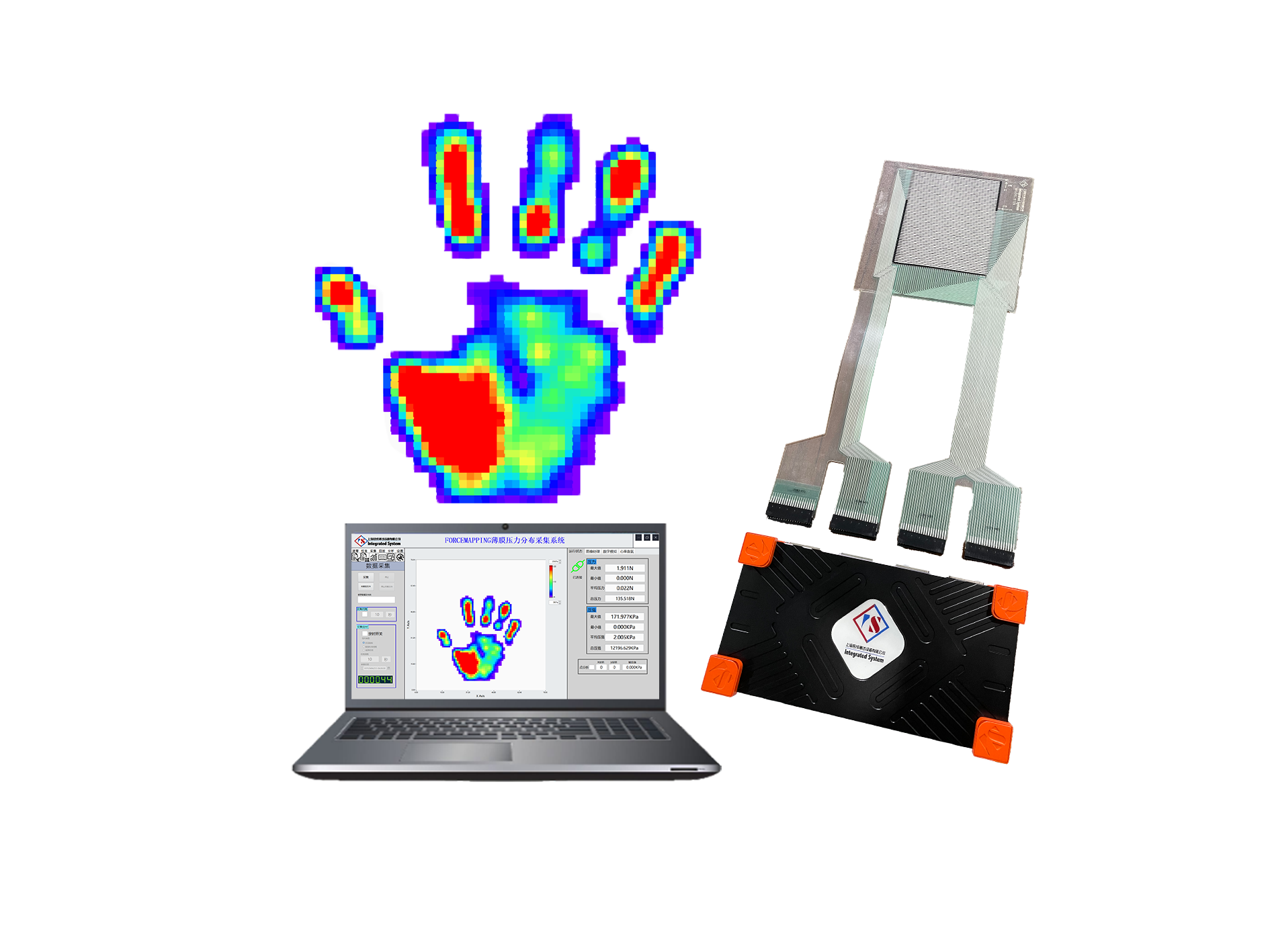

系统组成:

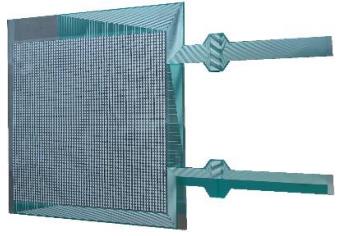

分布式薄膜传感器 | FAMP-6400采集仪 | 分析软件 |

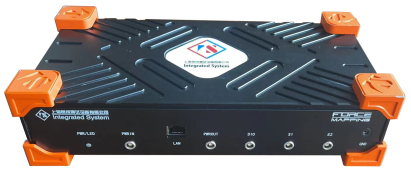

系统参数:采集器FMAP-6400
● 采样率: 20Hz、100Hz、300Hz、600Hz,支持动、静态测试 ● 测点数:可做到6400测点(根据薄膜压力传感器) ● 扩展能力:可扩展同时连接16台主机 ● A/D:16位 ● 通讯方式:以太网 ● 支持模拟量信号采集 |

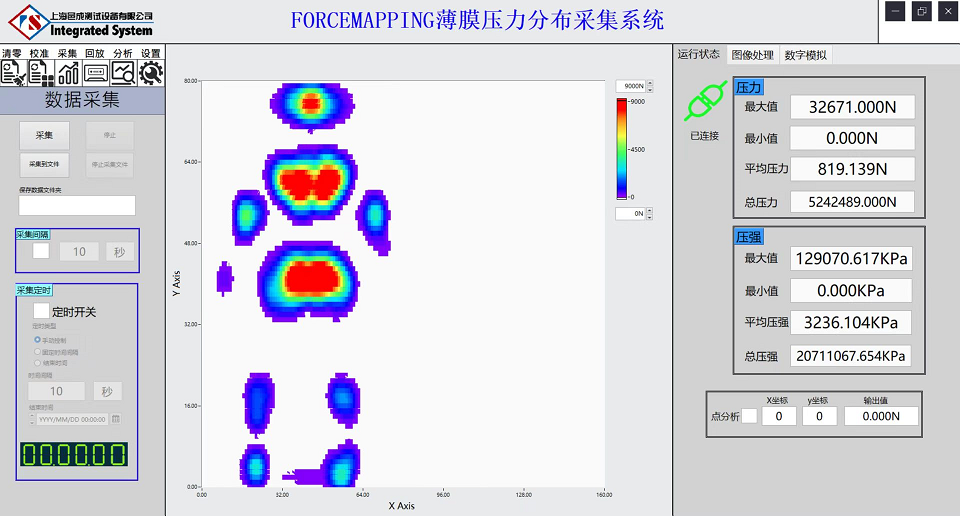

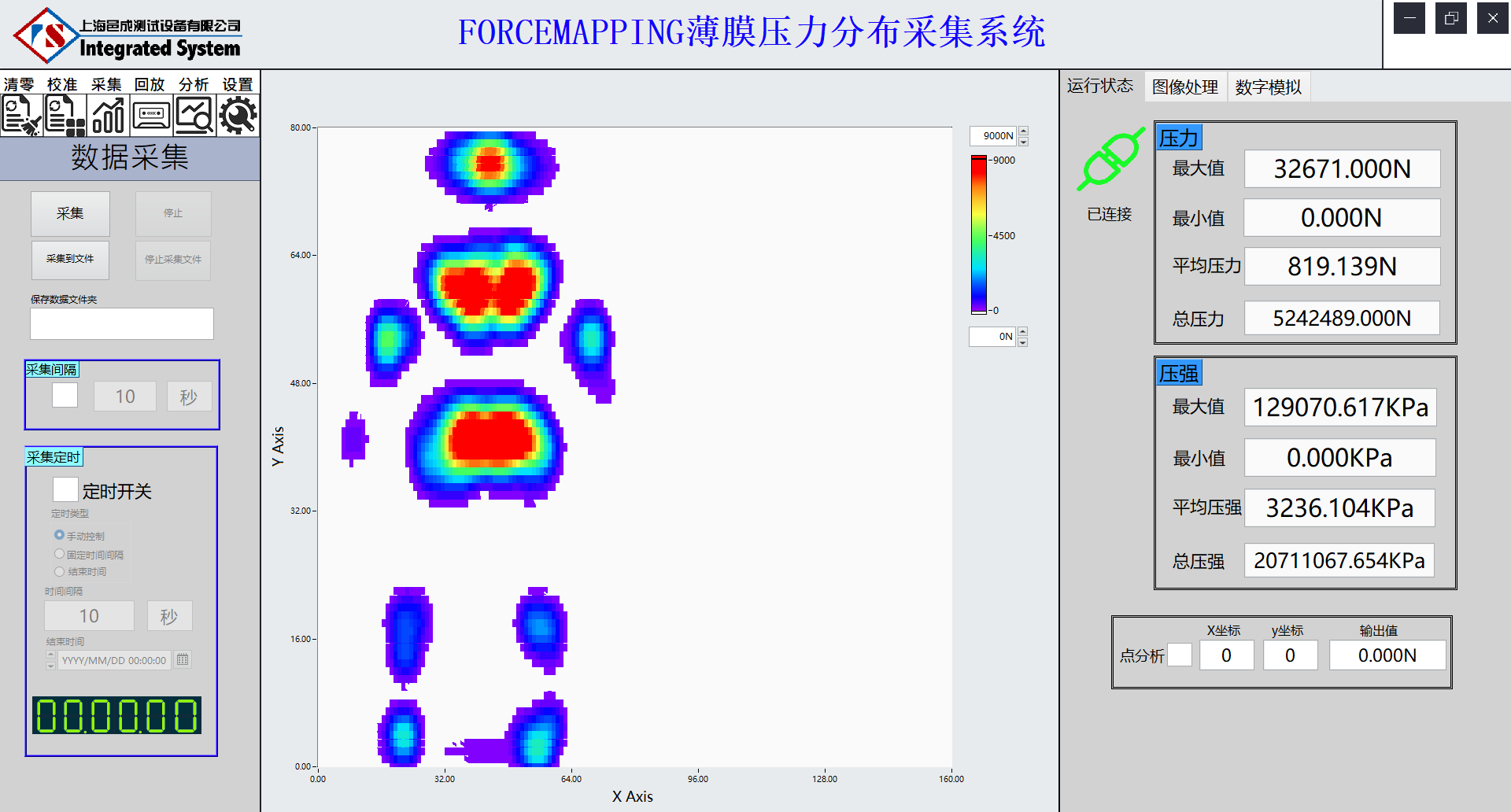

系统参数:ForceMapping分析软件
● 显示:2D、3D、等高线,实时传感器数据同步显示 ● 数据存储:压力数据快照、AVI视频、CSV导出 ● 数据回放:视频回放、播放速度调节、编辑帧 ● 设置参数:数据单位、采样率、图像导出、数据处理、校准处理 ● 分析功能:大值、小值、平均、峰值、记录重心偏移及重量分布、不同区域压力随时间的变化曲线 ● 瞬时分布分析:记录重心偏移及重量分布 ● 随时变化分析:记录不同区域压力随时间的变化曲线 |

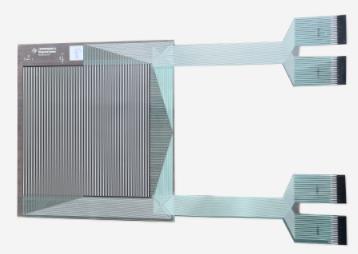

系统参数:更多传感器型号
型号 | 尺寸 (mm) | 量程 | 测点数 | 测点密度 | 分辨率 | 使用范围 |
6120薄膜压力传感器 | 120×150 | 20Kpa-20Mpa | 2888测点 | 16点/cm² | 0.2% | 接触压力 CPR 推拿力 |
6260薄膜压力传感器 | 260×260 | 300Kpa-50MPa | 6084测点 | 9测点/cm² | 0.2% | 电梯 车门 防护门 门窗压力分布 |
6360薄膜压力传感器 | 480x480 | 20kpa-20Mpa | 3600测点 | 2.04点/cm² | 0.2% | 坐卧力 接触压力 |
6933压力分布传感器 | 304~106 | 300kpa-1200kpa | 1933测点 | 6测点/cm² | 0.2% | 足底压力 行走压力 |
支持各类传感器定制 | 可定制:0.8x1.8m | 0~50MPA | 0~6400测点 | 0~36测点/cm² | 0.2% | 各类场景应用 |
工业应用
足底压力分布测试 | 握力分布测试 | 步态压力分布测 |

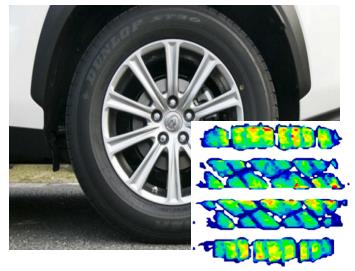

煤层压力分布测试 | 轮胎压力分布测试 | 座椅压力分布测试 |

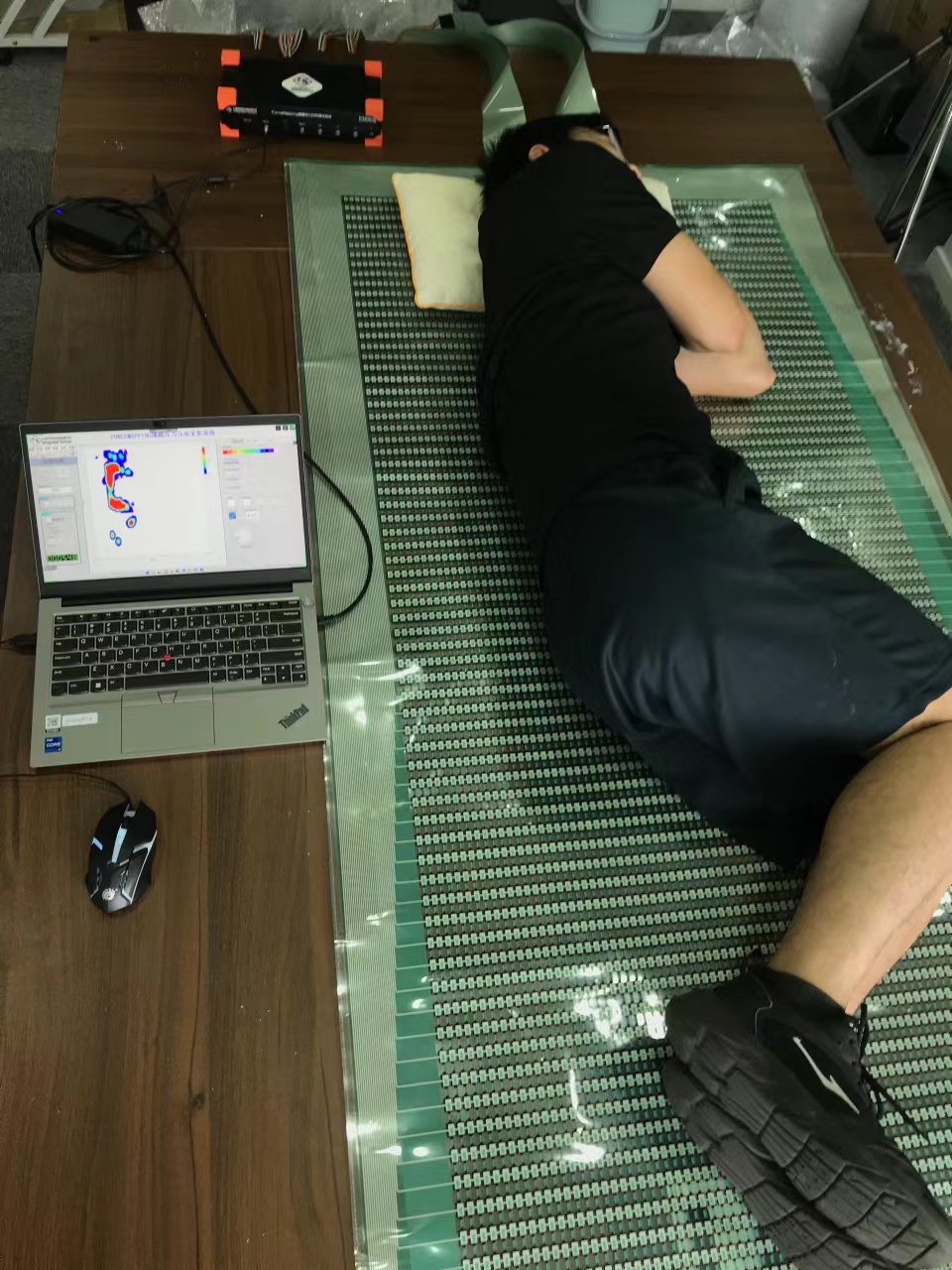

新能源电池压力分布测试 | 床垫压力分布测试 | 汽车车门压力分布测试 |
产品测试案例
河流对试块的冲击(冲刷)力测试 | ||

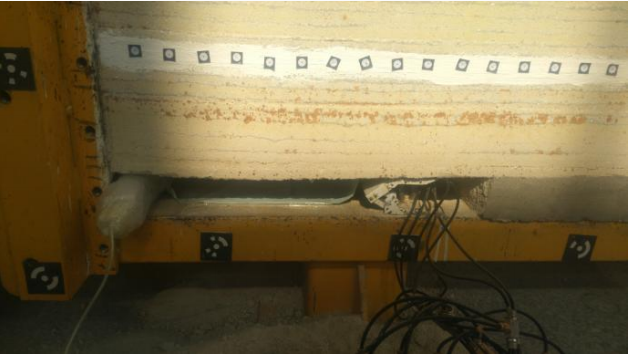

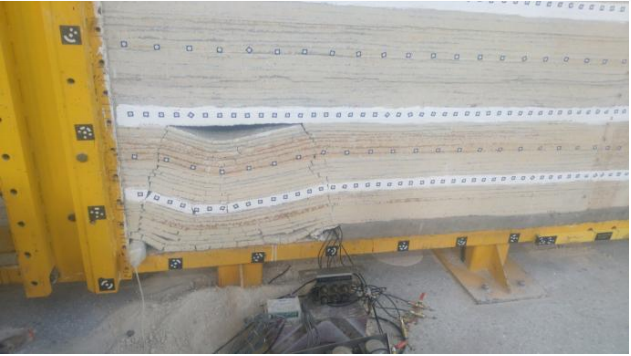

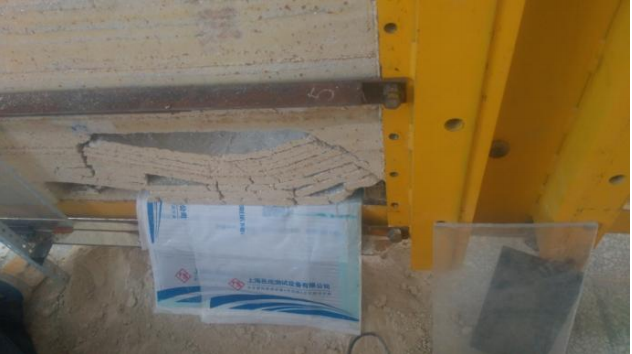

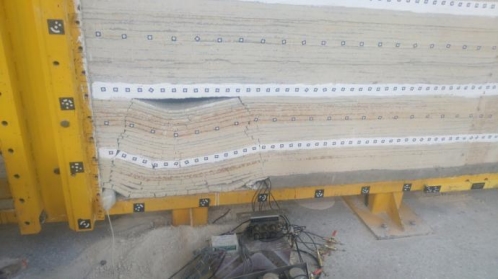

煤矿垮塌模拟测试 | ||
轮胎下落运动轨迹与压力分布测试 |
