ForceMapping-人体压力分布测试系统
系统综述：

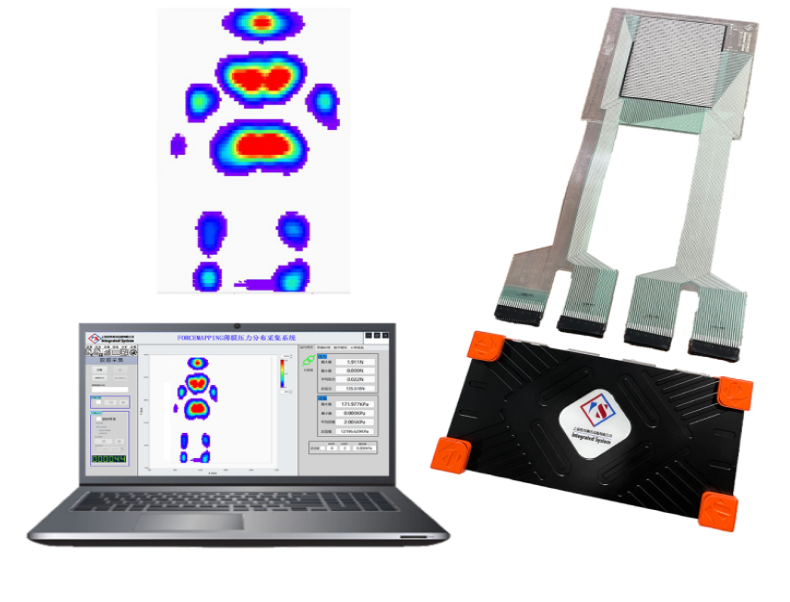

Forcemapping-人体压力分布步态分析系统是上海邑成针对人体对床垫压力分布进行分析的系统，由一张1.8m×0.9m薄膜压力传感器、FAMP-6400采集仪、分析软件组成。能够对任何接触面之间的压力分布进行静、动态测量。并将压力分布以2D,3D彩色云图显示压力分布数据和轮廓，以此分析人在躺下休息时或行走过程中的足底压力特性并进行分析。
产品详细参数：

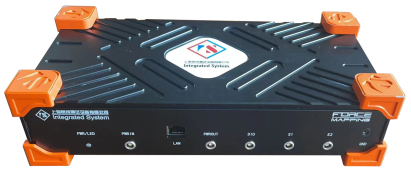

系统参数：采集器FMAP-6400
| ● 采样率： 200Hz ● 通道数：可以支持6400测点 ● 扩展能力：可同时连接16台主机 ● A/D：16位 ● 通讯方式：以太网 |

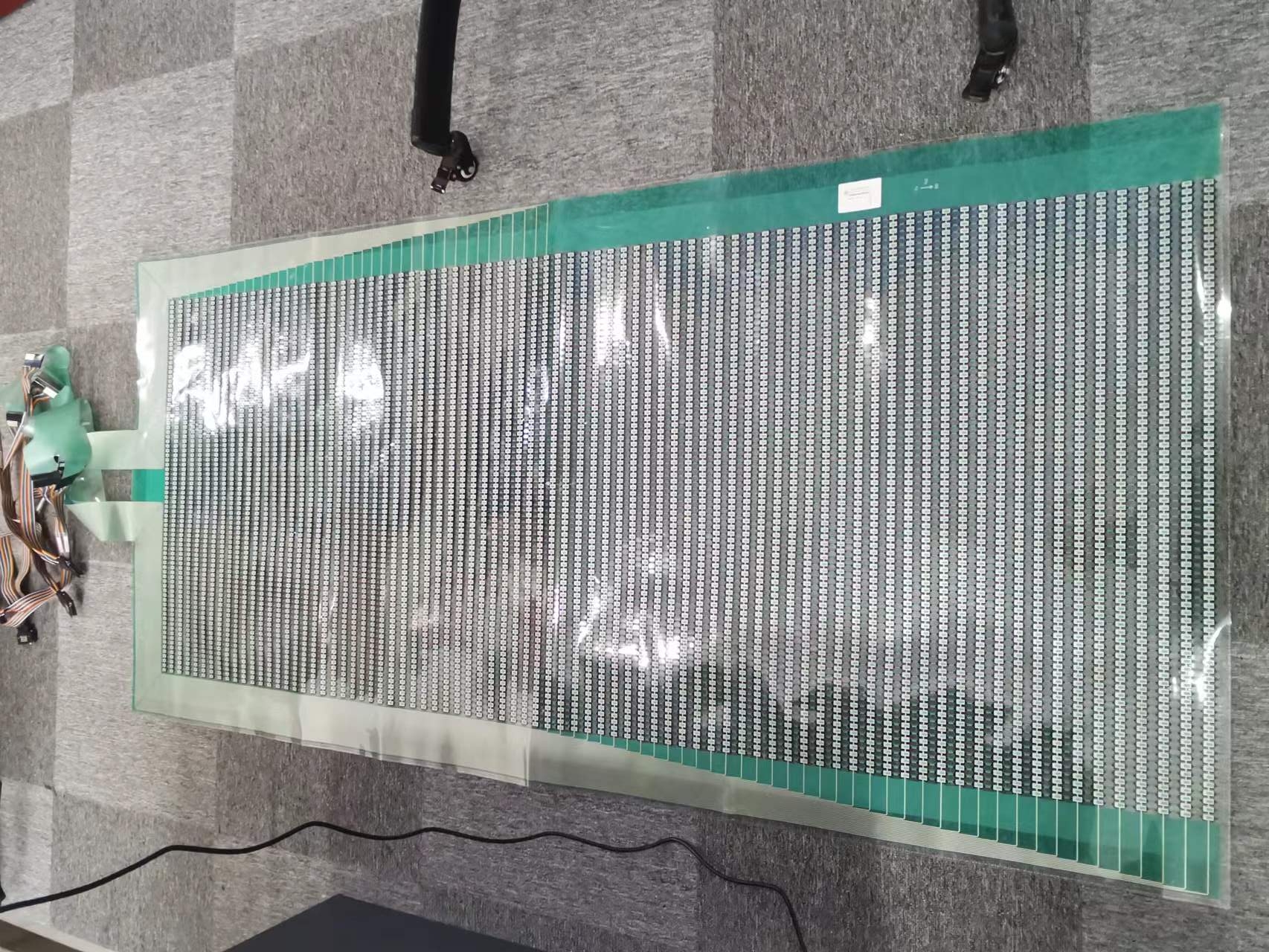

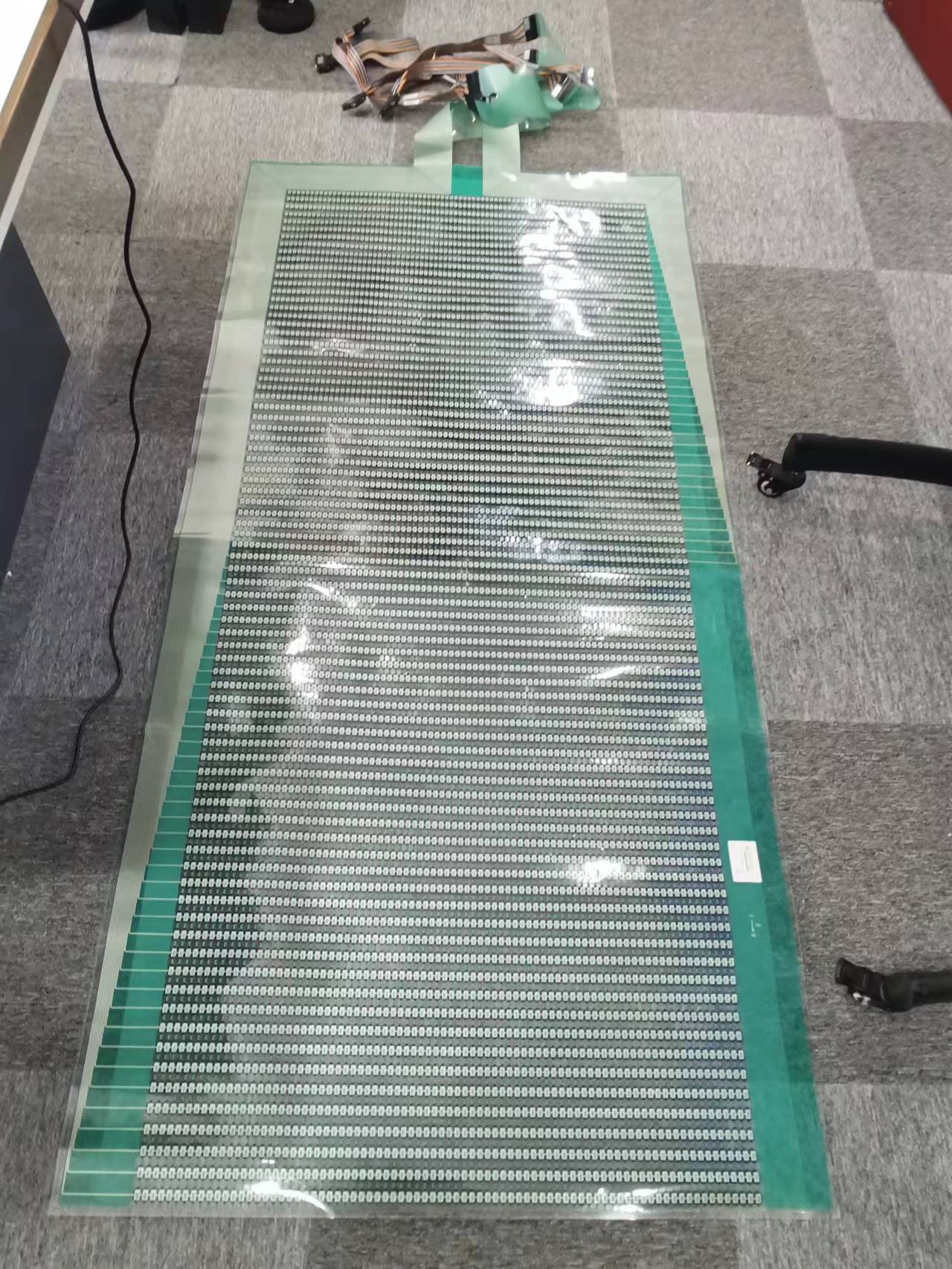

系统参数：定制传感器
| ● 尺寸：1800（W）x 900（L）mm ● 量程：40kpa ● 测点密度：约0.39个测点/cm² ● 使用范围：步态分析，接触压力、土压力、床垫 |
系统参数：ForceMapping分析软件
| ● 显示：2D、3D、等高线，实时传感器数据同步 ● 数据存储：压力数据快照、CSV导出 ● 数据回放：视频回放、播放速度调节、编辑帧 ● 设置参数：数据单位、采样率、图像导出、数据处理、校准处理 ● 分析功能：大值、小值、平均、峰值、记录中心偏移及重量分布、不同区域压力随时间的变化曲线 |
产品应用案例：

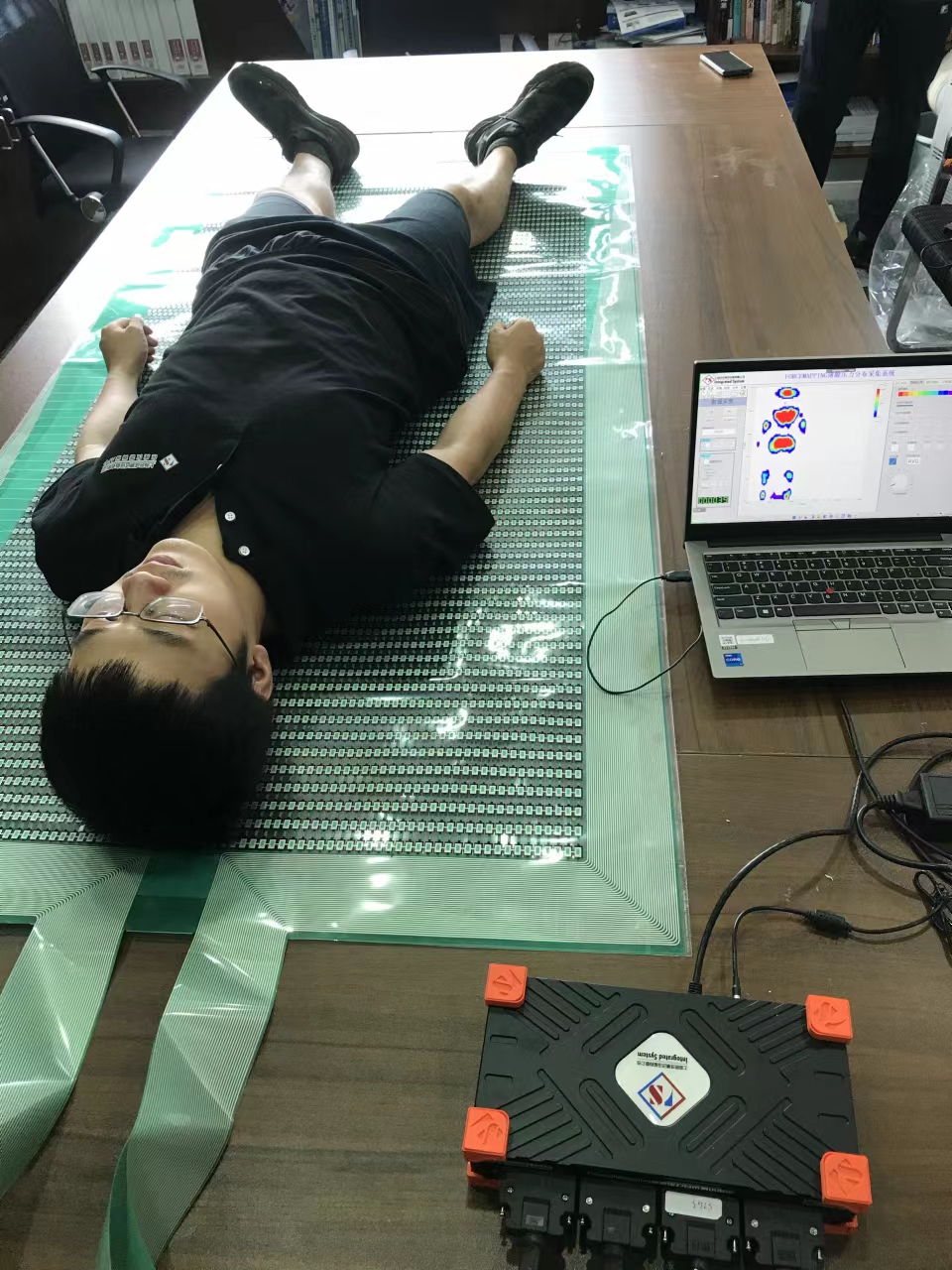

现场图片 |

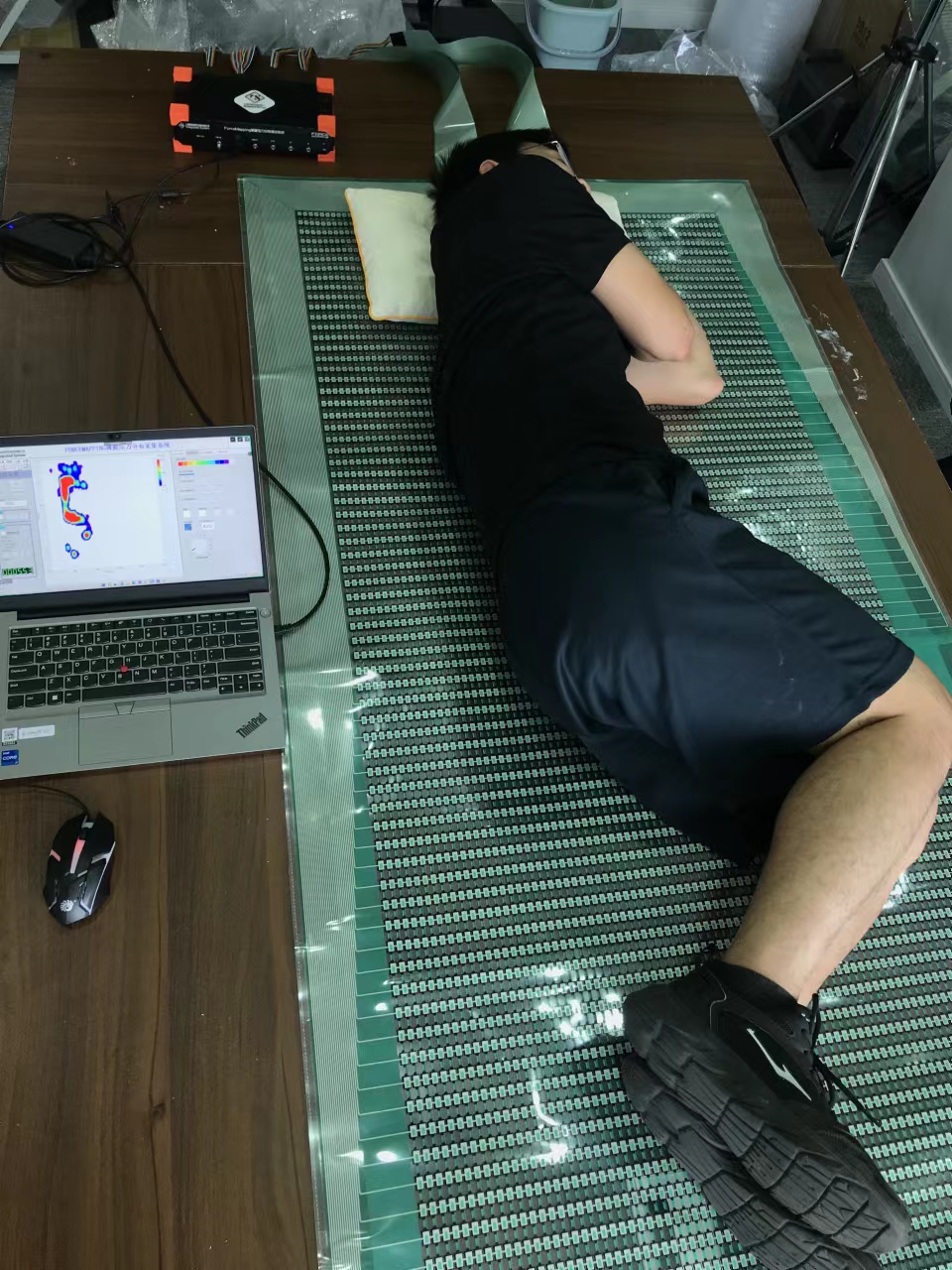

现场图片 |

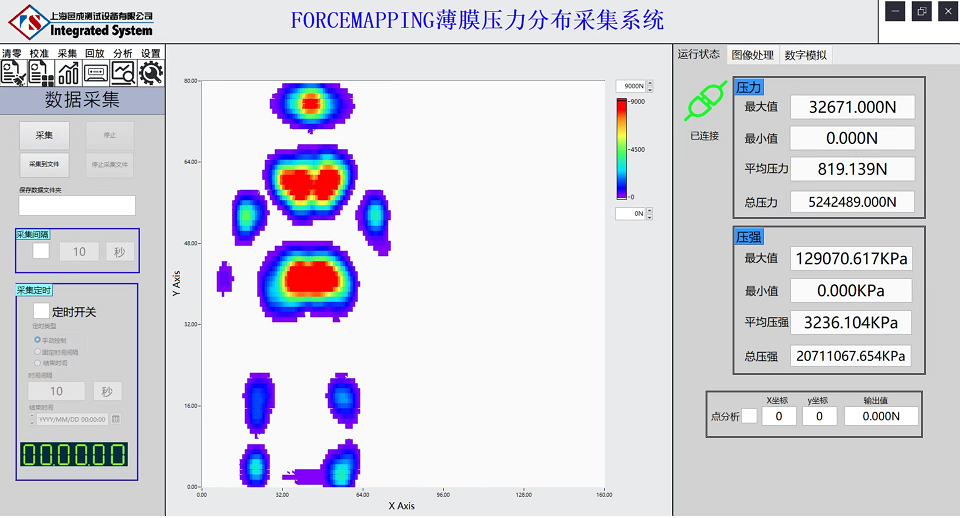

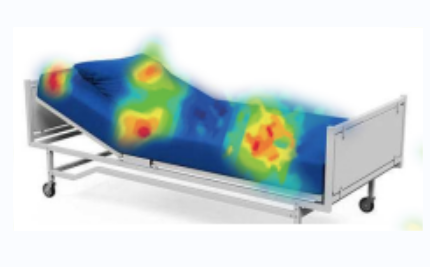

云图显示 | |
测试综述：
1. 床垫式压力分布传感器只有 0.2mm 厚度，可客制化定制，以满足不同测试场景要求。
2. 传感器和 Handle 采集器使用专用接口连接，无多余连接线，非常便携。
3. 软件简单易操作，功能强大，以不同颜色显示足底各个点压力大小，非常直观。
4. 实时显示足底各个区域随着时间的变化曲线。
