ForceMapping-Joint 关节压力分布测试系统
● 多种传感器设计允许进行各种类型的关节分析：如肩部、腕部、膝盖、脚踝等
● 采样率可达600Hz，扫描速度高达600HZ
● 传感器柔软可弯曲
产品详情
ForceMapping-Joint 关节压力分布测试系统
|
|
产品功能：

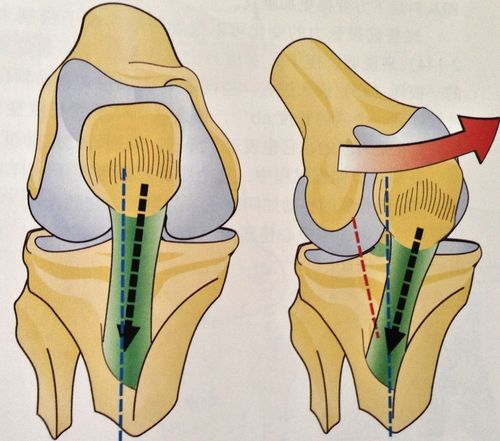

Forcemapping-Joint关节压力分布测试系统能够利用0.2mm超薄的传感器为关节功能的客观、量化分析提供准确的数据。可测量相邻关节骨骼之间的压力、力和接触面积，以更好地了解他们的功能、关节和负载。该由1张关节压力分布传感器+1台FMAP360数据采集仪+1套关节压力分析软件组成。
产品详细参数：

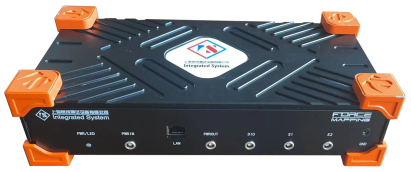

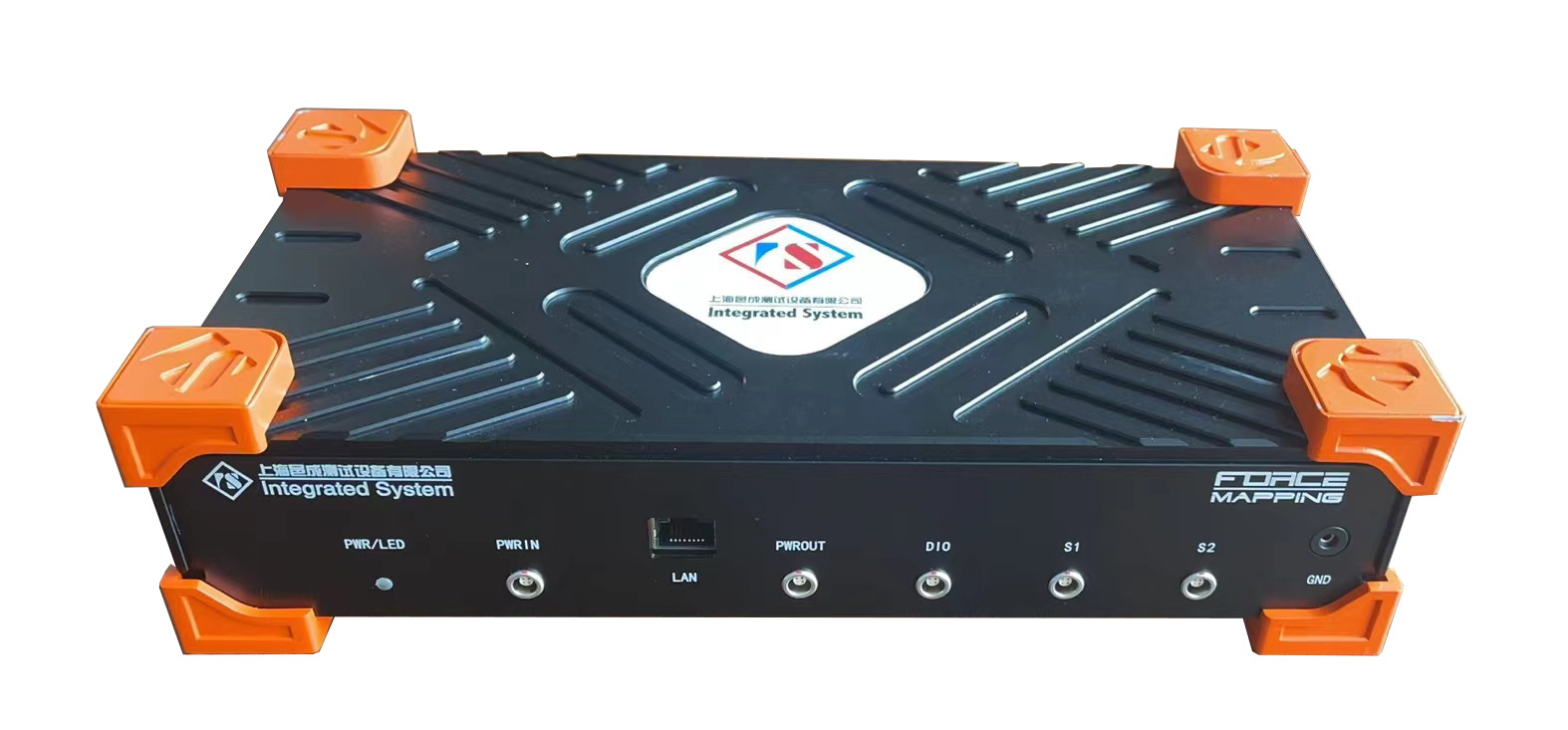

系统参数：采集器FMAP-6400
| ● 采样率： 200Hz ● 通道数：可以支持6400测点 ● 扩展能力：可同时连接16台主机 ● A/D：16位 ● 通讯方式：以太网 |
系统参数：6260分布式传感器
| ● 尺寸：260（W）x 260（L）mm ● 量程：40/70/350/1040/20600kpa ● 测点密度：9测点/cm²（5402测点） ● 使用范围：关节压力，骨骼压力 |

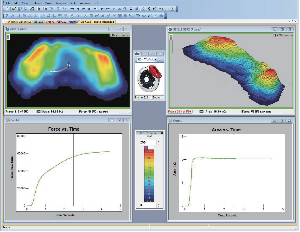

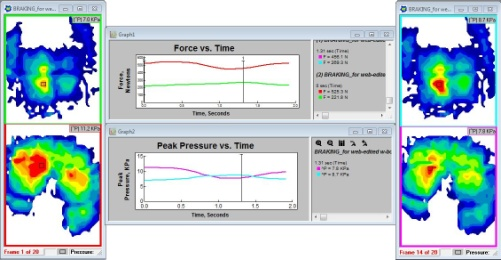

系统参数：ForceMapping分析软件
| ● 显示：2D、3D、等高线，实时传感器数据同步 ● 数据存储：压力数据快照、CSV导出 ● 数据回放：视频回放、播放速度调节、编辑帧 ● 设置参数：数据单位、采样率、图像导出、数据处理、校准处理 ● 分析功能：大值、小值、平均、峰值、记录中心偏移及重量分布、不同区域压力随时间的变化曲线。 |
产品应用案例：
座椅压力分布测试

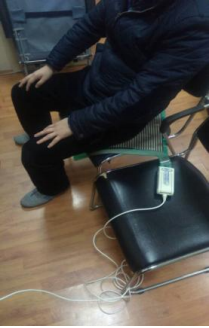

传感器铺设 |

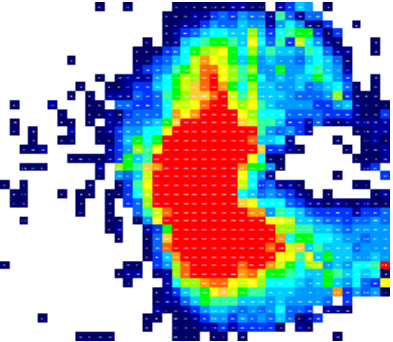

云图显示 |
测试综述：
1. 通过分析列车运行中在不同的速度下，人体对座椅压力分布测试，来判别人体的舒适度
2. 多点薄膜压力测试系统能够很好的反映出受力面的情况，因为其传感器的感应区是以矩阵形式分布的
3. 多点薄膜压力测试系统在分析数据时，可截取某一时刻的任意区域内的数据进行分分析
