Forcemapping -Gait步态压力分布测试系统
Forcemapping -Gait步态压力分布测试系统

Forcemapping -Gait步态压力分布测试系统

● 在整个步态周期中提供从脚跟接触到脚趾离地的客观、可量化数据。
● 提供来自步态周期中多个连续足迹的时空数据。
● 行走或奔跑过程中的压力实时监测。
产品详情

Forcemapping -Gait步态压力分布测试系统



              步态压力分布测试系统


系统综述:


Forcemapping-GAIT压力分布步态分析系统是上海邑成针对生物步态进行分析的系统,由1-5米长的可行走薄膜压力传感器步道+专业数据采集与步态分析软件组成。能够对任何接触面之间的压力分布进行静、动态测量。并将压力分布以2D,3D彩色云图显示压力分布数据和轮廓,以此分析人在站立或行走过程中的足底压力特性并进行分析。


产品详细参数:


系统参数:采集器FMAP-6400

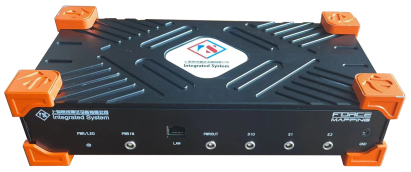

采集器FMAP-6400

● 采样率: 200Hz

● 通道数:可以支持6400测点

● 扩展能力:可同时连接16台主机

● A/D:16位

● 通讯方式:以太网


系统参数:52450分布式传感器

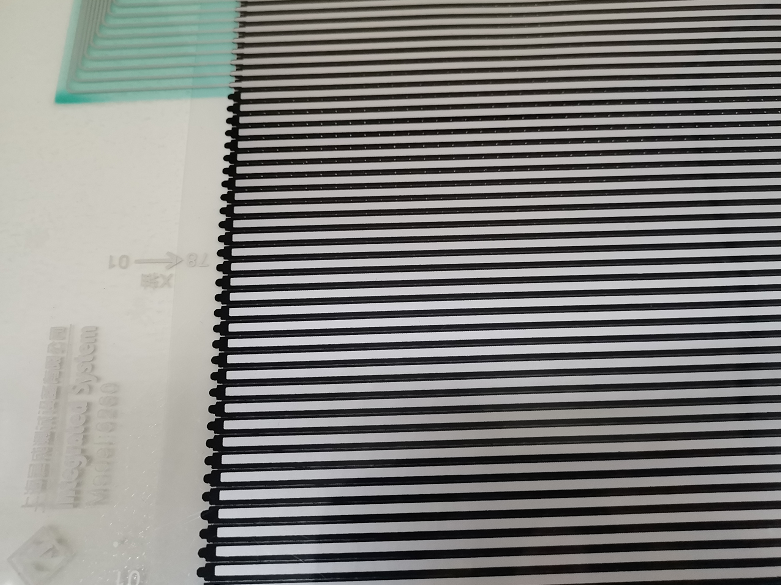

52450分布式传感器

● 尺寸:245(W)x 2450(L)mm

● 量程:40/70/350/1040/20600kpa

● 测点密度:5测点/cm²

● 使用范围:步态分析,接触压力、土压力


系统参数:ForceMapping分析软件


ForceMapping分析软件

● 显示:2D、3D、等高线,实时传感器数据同步

● 数据存储:压力数据快照、CSV导出

● 数据回放:视频回放、播放速度调节、编辑帧

● 设置参数:数据单位、采样率、图像导出、数据处理、校准处理

● 分析功能:大值、小值、平均、峰值、记录中心偏移及重量分布、不同区域压力随时间的变化曲线。


产品应用案例:


鞋垫压力分布测试


鞋垫压力分布测试

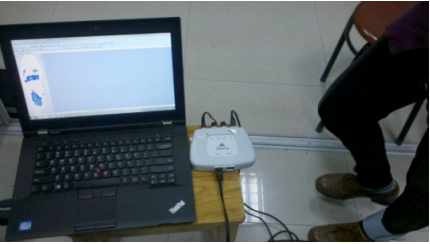

现场图片

鞋垫压力分布测试


现场图片

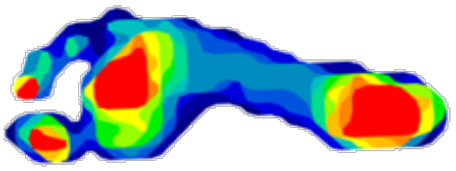

云图显示




云图显示

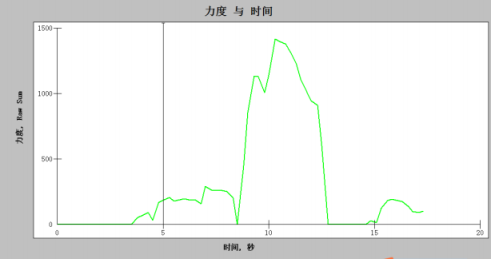

数据分析


数据分析




测试综述:

1. 鞋垫式压力分布感测片只有 0.1mm 厚度,并且可以自由裁剪,以满足不同尺寸大小的足底测量。

2. 传感器和 Handle 采集器使用专用接口连接,无多余连接线,非常便携。

3. 软件简单易操作,功能强大,以不同颜色显示足底各个点压力大小,非常直观。

4. 还可以实时显示足底各个区域随着时间的变化曲线。
