ForceMapping-Wiper系列压力分布测试系统



ForceMapping-Wiper系列压力分布测试系统


ForceMapping-Wiper系列压力分布测试系统



系统综述:


Forcemapping -Wiper系列压力分布测试系统可以在多种不同的环境条件下,为您量测雨刷刮片作用于玻璃上的力量分布图形。这套系统可用于研究和开发雨刷、刮片等产品,让雨刷达到更好的效果。设计一个真正能够有效清洁玻璃的雨刷是很不容易的,有许多的限制,如雨刷不同的长度、硬度、不均匀的压力、玻璃弯曲的弧度、复杂的机械驱动结构,以及各种不同的风压条件等,造成了在材料选择和动力设计上许多具挑战性的问题,Wiper系统能够量测整个雨刷的压力分布,提供您重要的观查力,让您了解如何改进设计,并克服上面这些复杂的问题。


产品详细参数:

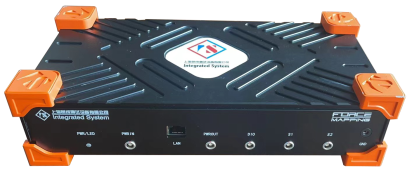

系统参数:采集器FMAP-6400


采集器FMAP-6400

● 采样率: 200Hz

● 通道数:可以支持6400测点

● 扩展能力:可同时连接16台主机

● A/D:16位

● 通讯方式:以太网


系统参数:定制传感器


定制传感器

● 支持定制多种传感器形状:足底,长条形,圆形,环形,单点

● 支持定制测点密度可达:36测点/cm²

● 可定制尺寸:1.mx1.8m

● 可定制量程:20kpa~50Mpa

● 防水:接受定制防水型传感器

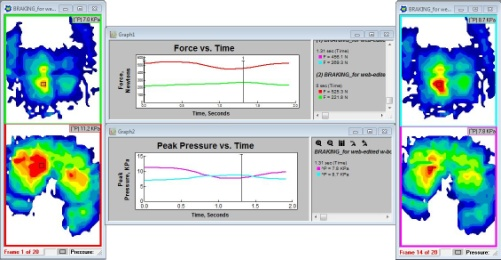

系统参数:ForceMapping分析软件


ForceMapping分析软件

● 显示:2D、3D、等高线,实时传感器数据同步

● 数据存储:压力数据快照、CSV导出

● 数据回放:视频回放、播放速度调节、编辑帧

● 设置参数:数据单位、采样率、图像导出、数据处理、校准处理

● 分析功能:大值、小值、平均、峰值、记录中心偏移及重量分布、不同区域压力随时间的变化曲线。


产品应用案例:


湖南大学雨刮器压力分布测试


项目情况:


需要测试出汽车雨刮器工作时对于汽车挡风玻璃的压力变化。

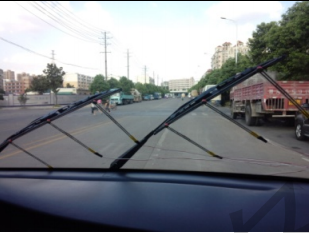

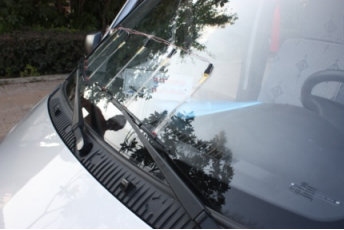

雨刮器压力分布测试


雨刮器压力分布测试


测试综述:


● MFF 具有增益调节,完全满足测试需求

● 供货方自制线缆,完全满足现场的需求

●结论:完全满足用户的雨刮器对挡风玻璃 产生的压力测试需求。
