I-SCAN压力分布测试系统

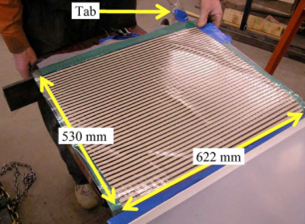

I-SCAN系统是美国TEKSCAN公司出品的一套通用型薄膜压力分布测试系统，用于测量接触面的接触压力分布状况，其性能超薄（0.1mm），测点多（2000测点）可以把整个接触面的接触压力以彩色图的方式显示出来，从而让客户更好地进行科研和检测。I-SCAN广泛应用于土木、机械、结构、电子、汽车等不同行业。

I-SCAN压力分布测试系统

I-SCAN压力分布测试系统

系统综述：

系统配置：


丰富的压力分布传感器	高性能的采集器（Handle）	完善的采集分析软件

系统参数：采集器Handle

采集器Handle

● 采样率：100HZ（标准型）20kHz（高速型，根据传感器）

● 通道数：2000多（根据传感器测点）

● 扩展能力：可同时接8到16个

● A/D：8位

● 通讯方式：USB 2.0，480Mbps

● 调节增益：1/3到7倍增益

系统参数：I-SCAN软件

I-SCAN软件

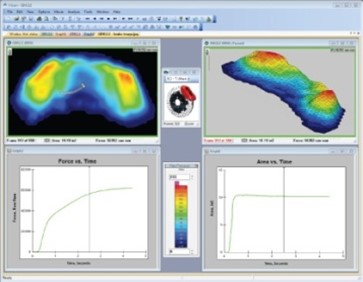

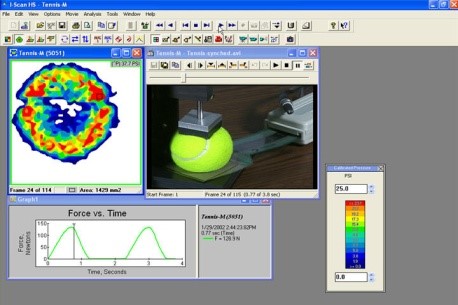

● 显示：2D、3D、等高线，实时传感器数据同步显示

● 数据存储：压力数据快照、AVI视频、CSV导出

● 数据回放：视频回放、播放速度调节、编辑帧

● 设置参数：数据单位、采样率、图像导出、数据处理、校准处理

● 分析功能：大值、小值、平均、峰值，记录重心偏移及重量分布、不同区域压力随时间的变化曲线

系统参数：常用传感器


5315压力分布传感器	5101压力分布传感器	5076压力分布传感器
尺寸：487.7（W）×426.7（L）（mm）量程：207kPa 测点密度：1测点/cm2（2016测点）使用温度：-40~60℃ 适用范围：接触压力、土压力、床垫、座椅等	尺寸：111.8（W）×111.8（L）（mm）量程：41/69/345/1034/3447/20684 /34473kPa 测点密度：15.5测点/cm2(1936测点) 使用温度：-40~60℃ 适用范围：接触压力、土压力等	尺寸：83.8（W）×83.8（L）（mm）量程：345/2413/3447/6894/20684/ 34473/68947/103421kPa 测点密度：27.6测点/cm2(1936测点) 使用温度：-40~60℃ 适用范围：接触压力、土压力等

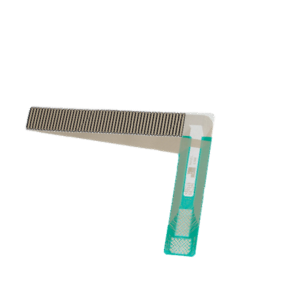

6300压力分布传感器	5350压力分布传感器	5250压力分布传感器
尺寸：264.2（W）×33.5（L）（mm）量程：69/345/689/6895/68948kPa 测点密度：25.8测点/cm2（2288测点）使用温度：-40~60℃ 适用范围：接触压力、土压力	尺寸：416.6（W）×386.1（L）（mm）量程：41kPa 测点密度：1测点/cm2(1558测点) 使用温度：-40~60℃ 适用范围：接触压力、土压力、床垫、座	尺寸：245.9（W）×245.9（L）（mm）量程：69/172/1724kPa 测点密度：3.2测点/cm2(1936测点) 使用温度：-40~60℃ 适用范围：接触压力、土压力等
