产品详情
ForceMapping -Windows门窗压力分布测试
系统综述:

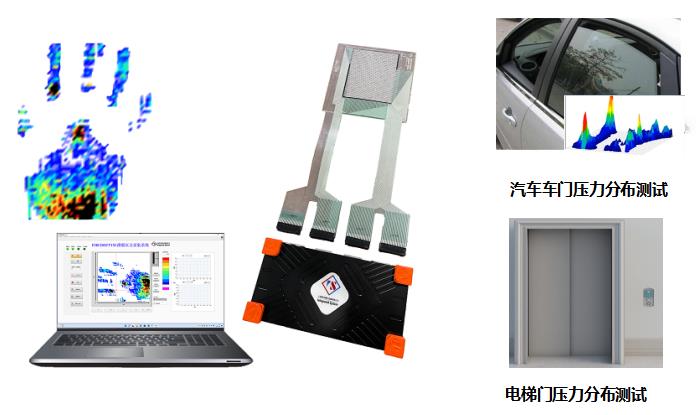

ForceMapping-Window车窗密封压力分布测试系统， 使用0.2mm薄膜压力分布传感器测量车门与车辆橡胶密封件之间的接触压力分布情况。能够有效帮助解决汽车的漏风，漏水，噪音问题，帮助优化门框周围的密封压力和偏转。
产品详细参数：

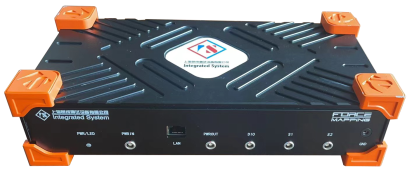

系统参数：采集器FMAP-6400
| ● 采样率： 200Hz ● 通道数：可以支持6400测点 ● 扩展能力：可同时连接16台主机 ● A/D：16位 ● 通讯方式：以太网 |

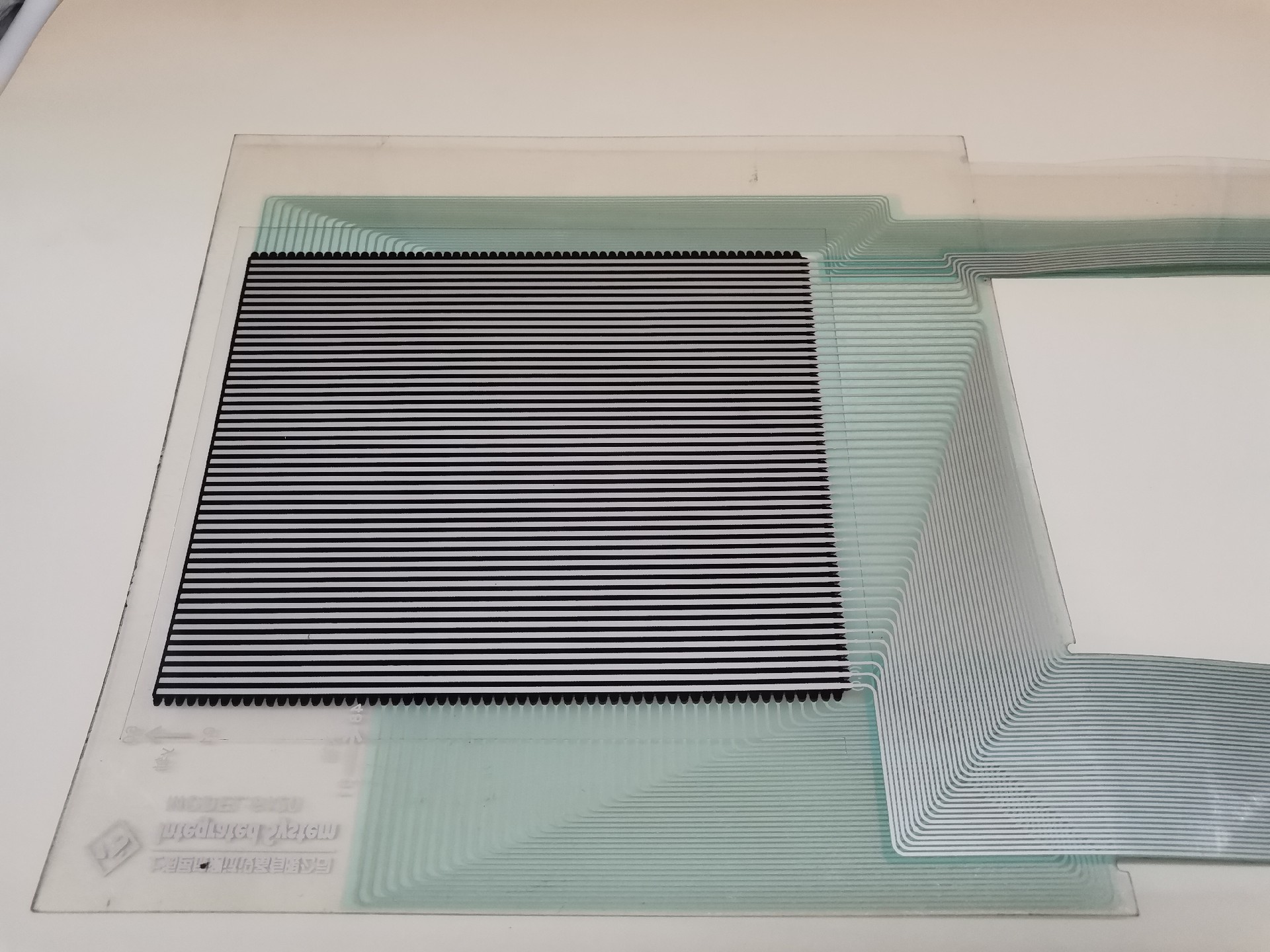

系统参数：6120分布式传感器
| ● 尺寸：120（W）x 150（L）mm（面积可以定制到1m×2m 多种规格） ● 量程：300kpa，500kpa，1/2/5/10/20/50MPa,可选 ● 支持测点密度可达：36测点/cm² ● 支持测点可达：6400个 ● 使用范围：电梯，车门，防护门等门窗压力分布 ● 传感器：密度，尺寸，量程都可以定制 |

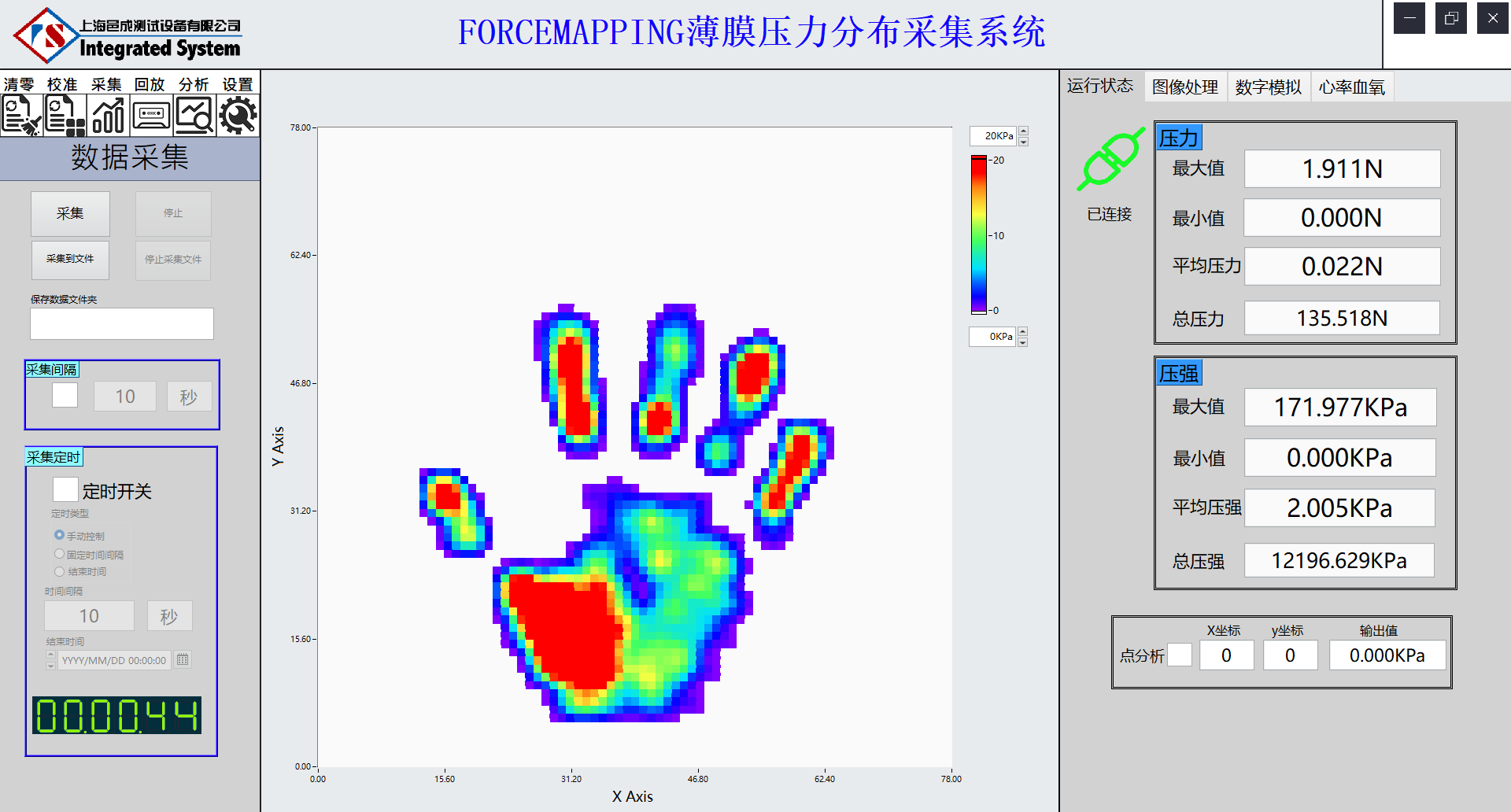

系统参数：ForceMapping分析软件
| ● 显示：2D、3D、等高线，实时传感器数据同步 ● 数据存储：压力数据快照、CSV导出 ● 数据回放：视频回放、播放速度调节、编辑帧 ● 设置参数：数据单位、采样率、图像导出、数据处理、校准处理 ● 分析功能：大值、小值、平均、峰值、记录中心偏移及重量分布、不同区域压力随时间的变化曲线。 |
产品应用案例：
轮胎运动轨迹与压力分布测试
项目情况：
测试轮胎在不同高度滑行下落时的运动轨迹与压力分布情况。本实验采用高速动态采集，采样率高达300Hz，能够采集下落瞬间的压力分布情况与落点轨迹，并能够以力的云图形式显示。

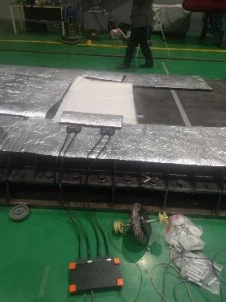

现场图片：
|
|
|
|
|
|
|
|
|
测试综述：

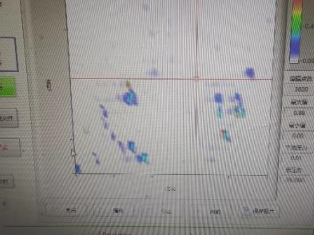

1. 本次实验，邑成 ForceMapping 薄膜压力分布测试系统能够准确捕捉到轮胎下落瞬间的压力分布数据与图像，并且能够捕捉到后续轮胎的运行轨迹。
2. 客户之前未接触过薄膜压力分布测试，在我司的指导培训下，对系统的原理、使用等都完全掌握。
3. 压力分布云图能够导出 excel 文件，薄膜传感器上 3600 个点的数据都能够数字化获取。
3. 实验数据可靠，实验过程中数据稳定，客户能够得到有效实验数据。
