生物力学测试

日期:2022-03-03   浏览:586

邑成FORCE MAPPING系列

--薄膜生物力学压力分布测试系统

● 厚度0.2mm传感器

● 柔性,360°弯曲

● 支持量程高达100Mpa

● 测点能做到6400测点

● 密度高达36点/cm²



6120压力分布传感器

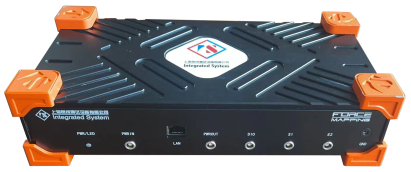

FAMP-360采集仪

● 1~600Hz多种采样率

● 压力分布2D图形显示

● 支持多台联机扩展

● 科研力学专项分析

● 支持客户定制

6120压力分布传感器

FAMP-分析软件

足底压力分布

足底压力分布


步态分析

步态分析


坐卧力分析

坐卧力分析


关节压力分析

关节压力分析


握力分析

握力分析


座椅压力分布

座椅压力分布


服装压力分析

服装压力分析


牙齿压力

牙齿压力

测试系统定制

测试系统定制

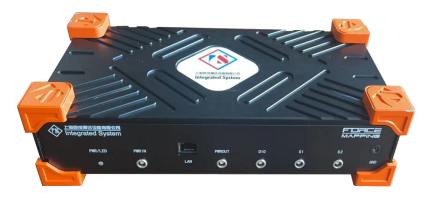

FAMP-360采集仪

服装压力分析

足底压力分布测试

产品综述:

       邑成FORCE MAPPING系统是上海邑成测试设备有限公司研发的一套专用于生物力学的薄膜压力分布测试系统,可测量接触面的接触压力分布情况。柔性传感器超薄的厚度(0.2mm),大量的测点(6000多测点)能够将整个接触面的压力以2D彩色图的方式表现出来,方便客户更好的进行科研与检测。FORCE MAPPING广泛应用于生物力学领域:步态分析,握力,咬合力,CPR心肺复苏力反馈研究,关节力,触觉反馈,物理治疗力反馈。


系统组成:

传感器定制

FAMP-360采集仪

分析软件

丰富的压力分布传感器

高性能的采集器

完善的分析软件


系统参数:采集器FMAP-360


采集器FMAP-360

● 采样率: 20Hz,100Hz,300Hz,600Hz,支持动、静态测试

● 测点数:高达6400测点(根据薄膜压力传感器)

● 扩展能力:可扩展同时连接16台主机

● A/D:16位         通讯方式:以太网

● 支持模拟量信号采集


系统参数:FORCE MAPPING分析软件


FORCE MAPPING分析软件

● 显示:2D、实时传感器数据同步显示

● 数据存储:压力数据快照,CSV文件导出

● 数据回放,编辑帧,选择帧数范围导出

● 设置参数:数据单位,采样率,图像导出

● 数据处理,校准处理

● 分析功能:大值、小值、平均、峰值


Forcemapping -FOOT足底压力分布测试系统


Forcemapping -FOOT足底压力分布测试系统

Forcemapping -FOOT足底压力分布测试系统

Forcemapping -FOOT足底压力分布测试系统,用于通过力和压力分布分析评估足部功能。系统由2张6933压力分布传感器(1933测点)+ Forcemapping采集分析软件+FMAP360主机组成。测点密度高达36测点/cm²,采样率300Hz。


系统特点:

●  一张传感器上高达1933个测点

● 测点密度36测点/cm²

● 接收不同尺寸的,不同形状传感器特殊定制

● 传感器厚度0.2mm,安装在足底方便


系统能够协助分析:

       ● 评估足部功能,识别左右脚的不对称

● 监测治疗效果

● 临床医学确认下肢根本问题

● 鞋子/鞋垫设计优化




Forcemapping -GRIP握力分布测试系统


握力分布测试系统

握力分布测试系统

握力分布测试系统

Forcemapping-GRIP握力分布测试系统是上海邑成针对生物握力进行分析的系统,由2张握力分布传感器+1台FMAP360数据采集仪+1套握力分析软件组成。

Forcemapping-GRIP系统能够测量和评估生物手部抓取物体的静、动态压力。FORCEMAPPING-GRIP系统测量通过测量手和手指抓握的接触压力,以评估舒适度,设计和人体工程学。本系统能够帮助改进人体工程学产品设计,研究腕管和重复运动综合征,或者分析人类对各类工具的运动器材的握持。

● Forcemapping-GRIP系统支持左右手同时测量;

● 多个独立的传感器元件,用于压力点的局部监测和传感;

● 采样频率高达1300Hz;

●  0.2mm的厚度允许全方位的手部运动;

●  一种尺寸适合所有人手。


Forcemapping -SITTING坐卧力分布测试系统


坐卧力分布测试系统

坐卧力分布测试系统

坐卧力分布测试系统

Forcemapping-SITTING坐卧力分布测试系统是上海邑成针对人体躺卧,坐姿进行分析的系统,由1张坐、卧压力分布传感器+1台FMAP360数据采集仪+1套握力分析软件组成。Forcemapping-SITTING系统能够优化座椅、床垫,枕头等产品,可精确定位高压区域,识别需要泄压的区域


泄压应用:

               ● 验证坐垫选择和调整

● 帮助识别看不见的不对称和骨盆倾斜

● 识别高风险领域的压力

● 监测伤口溃疡的进展和治疗

● 术前术后评估

● 优化床上用品解决方案



系统能够协助分析:

       ● 验证坐垫选择和调整

● 帮助识别看不见的不对称和骨盆倾斜

● 识别高风险领域的压力

● 监测伤口溃疡的进展和治疗

● 术前术后评估

●  优化床上用品解决方案
