项目简报
用户名称:同济大学汽车学院 供货单位：上海邑成测试设备有限公司 测试日期：2021.12.10
项目情况：
同济大学汽车学院，采购我司FORCEMAPPING薄膜压力分布测试系统，测试氢能源电池在工作状态与非工作状态下的压力分布情况。本实验采用0.2mm薄膜压力分布传感器，能够以1-200Hz采样率采集氢能源电池压力分布情况，并能够以力的云图形式显示。
测试亮点：
1. 邑成FORCEMAPPING薄膜压力传感器具有0.2mm厚度，测点数1933，测点密度16测点/cm²，能在不影响受力的情况下，采集到清晰的压力分布图像；
2. 压力分布图像能够以2D云图的形式显示受力分布，清晰直观
3. 我司专业技术人员，对客户进行了专业技术培训，并现场参与指导设备使用；
4. 能够通过薄膜压力分布传感器测量电池在循环鼓胀过程中受力不均匀情况。0.2mm的超薄柔性传感器能够安装在电芯内，不影响电池结构。可以把整个接触面的接触压力以彩色图的方式显示出来。
主要配置：
1. 邑成FORCEMAPPING薄膜压力分布测试系统：采样率1~200Hz，支持动静态测试，测点数支持6400测点，可扩展同时连接16台主机，支持模拟量数据采集。
2. 6120型薄膜压力分布传感器：量程20Mpa，测点数1933测点，120x150mm感应区域
3. 邑成FORCEMAPPING薄膜压力分布测试软件：实时传感器压力云图显示，支持压力云图数据导出格式图片，excel格式。大值，小值，力度-时间曲线。
| ||
6120传感器 | FMAP-360薄膜压力数据采集主机 | FORCEMAPPING采集软件 |
用户要求：
1. 捕捉氢能源电池的工作状态的压力分布数值与图像
2. 采集氢能源电池非工作状态的压力分布数值与图像
3. 传感器量程达到20Mpa

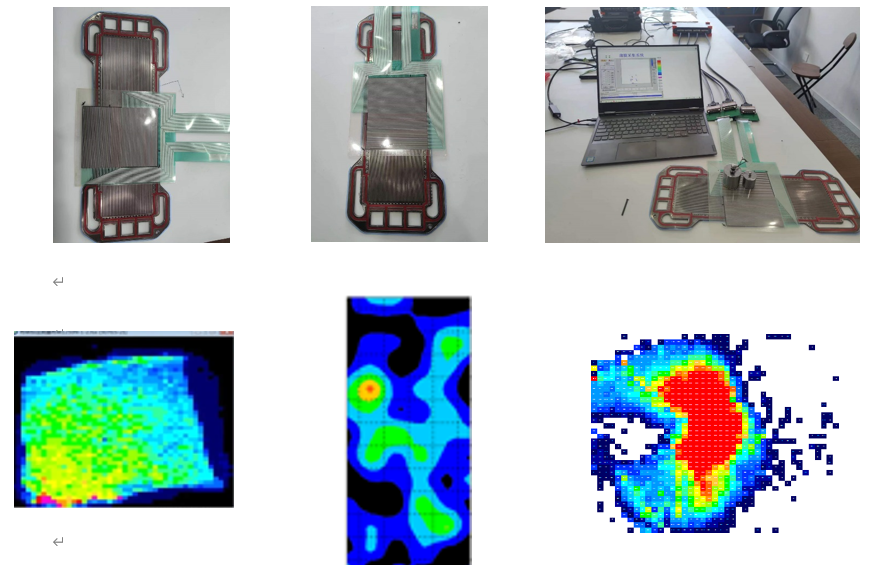

现场照片：
测试综述：
1.本次实验，邑成FORCEMAPPING薄膜压力分布测试系统能够准确捕捉到氢能源电池的的压力分布数据与图像，并且能够以力的云图形式显示。
2.客户之前未接触过薄膜压力分布测试，在我司的指导培训下，对系统的原理，使用，等都完全掌握。
3.压力分布云图能够导出excel文件，薄膜传感器上1933个点的数据都能够数字化获取。
4.实验数据可靠，实验过程中数据稳定，客户能够得到有效实验数据。
结论：完全满足用户需求。
