项目简报
供货单位:上海邑成测试设备有限公司 测试日期:2022.12.07
项目情况:
同济大学,采购我司 FORCEMAPPING 薄膜压力分布测试系统,测试混凝土浇筑过程中 压力分布情况。本实验采用 forcemapping 薄膜压力测试系统记录混凝土在打印过程中混 凝土的对地面压力分布情况与落点轨迹,并能够以力的云图形式显示。
测试亮点:
1. 邑成 FORCEMAPPING 薄膜压力传感器具有 0.2mm 超薄厚度,测点数 2880,能在不影响受 力的情况下,采集到清晰的压力分布图像;
2. 实时采集,画面同步显示受力峰值与压力分布,可回放采集视频;
3. 压力分布图像能够以 2D 云图的形式显示受力分布,清晰直观;
4. 我司专业技术人员,对客户进行了专业技术培训,并现场参与指导设备使用。
主要配置:
1. 邑成 FORCEMAPPING 薄膜压力分布测试系统:采样率 1~100Hz,支持动静态测试,测点数支持 6400 测点,支持模拟量数据采集。
2. 6120 型薄膜压力分布传感器:量程 20Kpa~50Mpa,测点数 2880 测点,120x150mm 感应区域
3. 邑成 FORCEMAPPING 薄膜压力分布测试软件:实时传感器压力云图显示,支持压力云 图数据导出格式图片,excel 格式。大值,小值,力度-时间曲线。

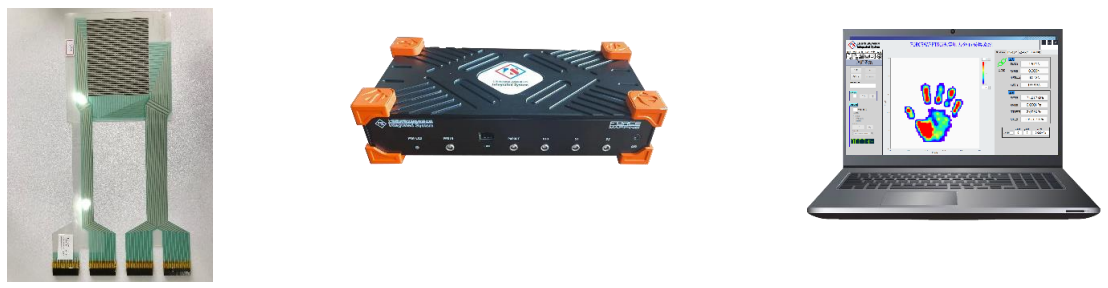

6120薄膜传感器 | FMAP-360 薄膜压力数据采集主机 | FORCEMAPPING 采集软件 |
用户要求:
1. 测试混凝土打印过程中的压力分布数值与图像
2. 采集混凝土打印外形图像
3. 多种量程传感,传感器量程达到 50Mpa

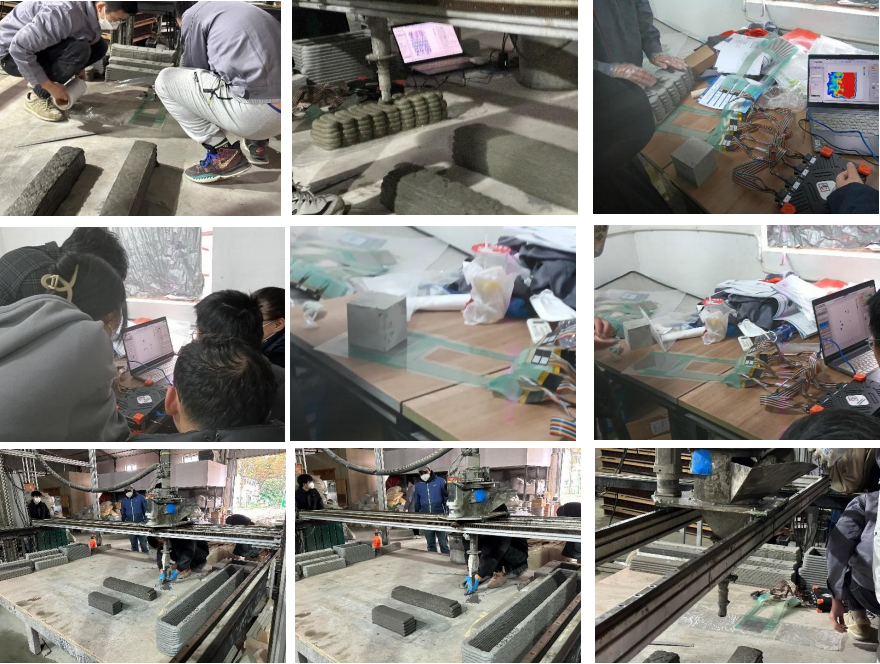

现场图片:
测试综述:
1. 本次实验,邑成 FORCEMAPPING 薄膜压力分布测试系统能够准确测试混凝土打印过程的压力分布数据与图像,并且能够反应打印过程中的压力变化。
2. 客户之前未接触过薄膜压力分布测试,在我司的指导培训下,对系统的原理、使用等都完全掌握。
3. 压力分布云图能够导出 excel 文件,薄膜传感器上 2880 个点的数据都能够数字化获取。
4. 实验数据可靠,实验过程中数据稳定,客户能够得到有效实验数据。
结论:完全满足用户需求。
