船体压力分布测试-ForceMapping

日期:2023-09-05   浏览:303

项目情况:

向客户展示了 forcemapping 薄膜压力传感器的参数特性,进行薄膜传感器与船体模型贴合情况测试。

用户要求:

1.船分别在静水与波浪中形式的受力分布区别

2.船体跟随支架在水中形式,船头受力分布情况

3.水下测试 5 天

4.船头上部区域贴合度会翘起,用单点暂不确定数量

5.船头下部区域可贴合,用多点两张

6.多点单点混合使用

7.线加长

配置仪器:

1. FORCEMAPPING 采集器。

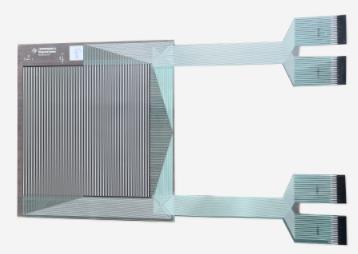

2. 薄膜压力传感器(120cm*150cm, 48*60, 20kpa)。

6120压力分布传感器FMAP-360薄膜压力数据采集主机FORCEMAPPING采集软件
6120压力分布传感器
FAMP-6400采集器FORCEMAPPING分析软件

测试亮点:

1. 演示采用 48*60 测点传感器,最大支持 80*80 测点。

2. 传感器有常温和高温两种,最高温度可达 200℃

3. 支持 2D、3D 图形显示和分析。

4. 支持显示总力总压强,平均值,单点极大值;

5. 可以导出 excel 的存储文件。

6. 可作点线面多维度数据分析。

现场照片:

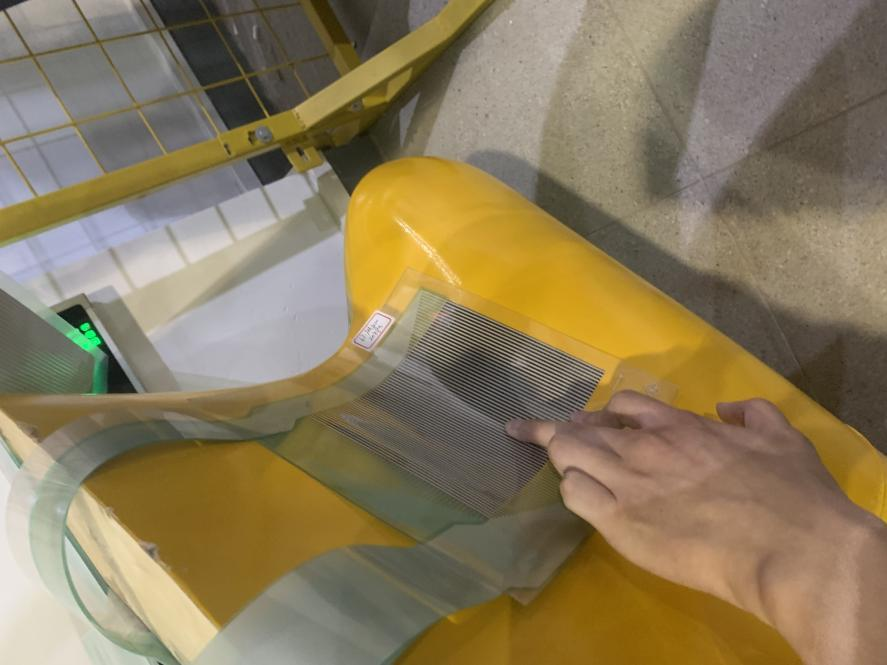

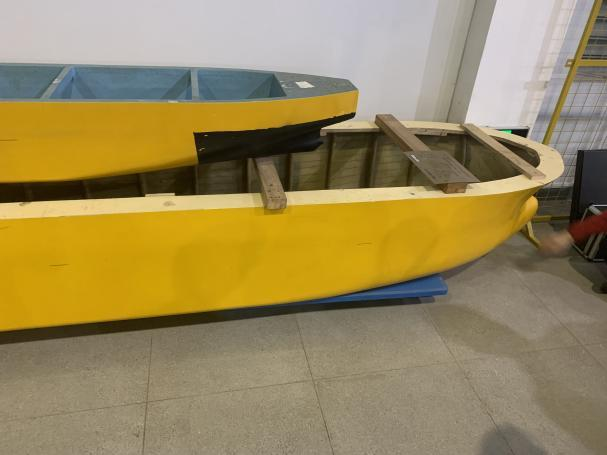

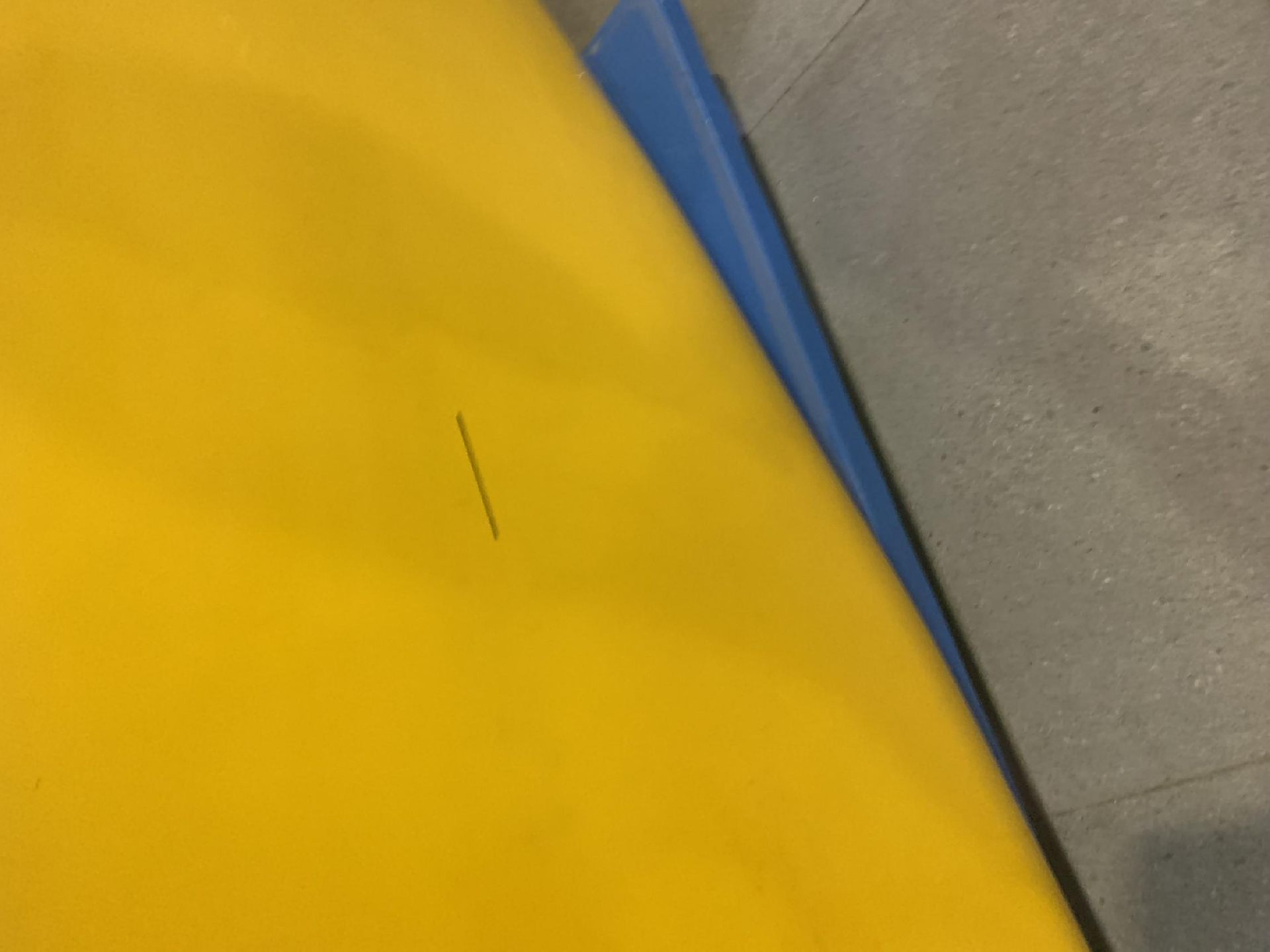

实验室船体压力测试船体压力测试船体压力测试

测试综述:

1. FORCEMAPPING 薄膜压力测试系统可以提供足够的测点和采样率。

2. 现场演示了解了客户需求,方便我们更好的给产品软硬件升级。

结论:通过这次现场测试和沟通交流,既向客户展示了 FORCEMAPPING 测试系统的优势,同时也从客户处了解到了船体表面水压测试经验,有助于在船舶领域的产品拓展。
