PTI 3D运动捕捉系统六自由度运动测试

日期:2023-31-05   浏览:151

项目情况:

在宁波大学,培训加拿大PTI 3D运动捕捉系统,可以通过将无线发光标记粘贴在模型上,实时无线捕捉模型的六自由度运动,x,y,z方向的位移,速度,加速度,沿x,y,z轴的旋转角度。


测试亮点:

1.  无线3D运动捕捉,直接获取模型六自由度运动数据;

2.  超大捕捉范围,高达:7mx9mx9m

3.  采样速率可高达:10000Hz;

4.  0.1mm超高精度,15um超高分辨率

5.  支持实时数据导出至matlab以及其他运动分析软件;


系统配置:

1.  加拿大PTI,3D运动捕捉系统追踪器:能做到10000HZ采样速度,170°视场角,自动连续,0.1mm精确度,15μm分辨率。最高可做到512个独立标记ID

2.  无线发光标记16个

3.  专用测试电脑:i7,8G+1T固态硬盘

3D运动追踪器

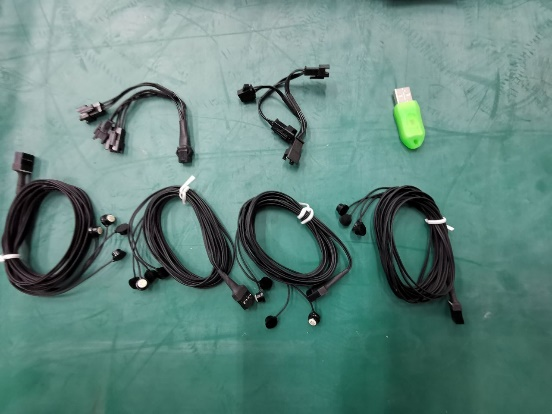

无线发光标记

3D运动追踪器

无线发光标记


用户要求:

1.  实时捕捉模型高速运动过程中的六自由度运动

2.  实时图形化界面显示运动过程与数据回放

3.  测试精度达到0.1mm


现场图片:

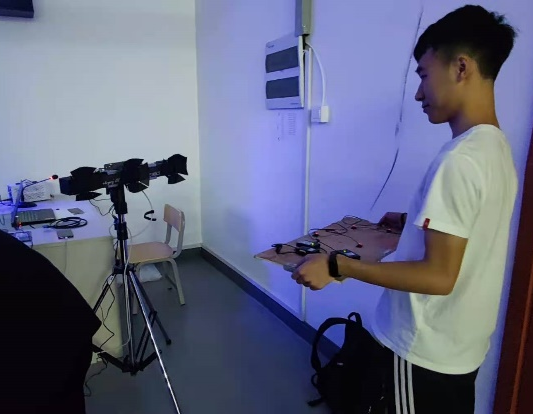

PTI 3D运动捕捉系统六自由度运动测试

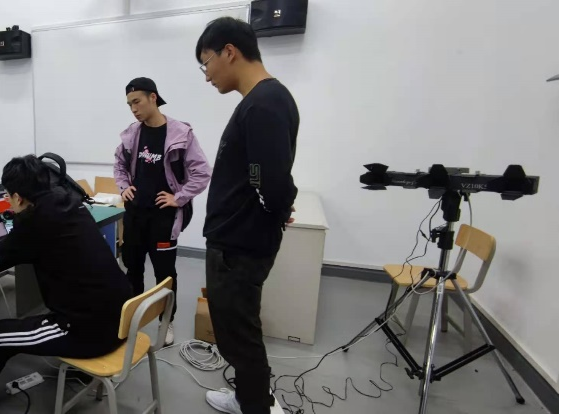

PTI 3D运动捕捉系统

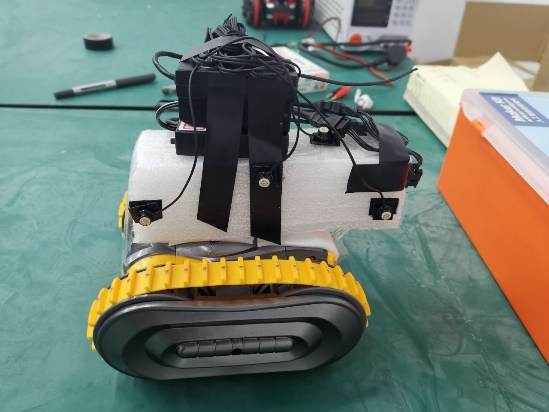

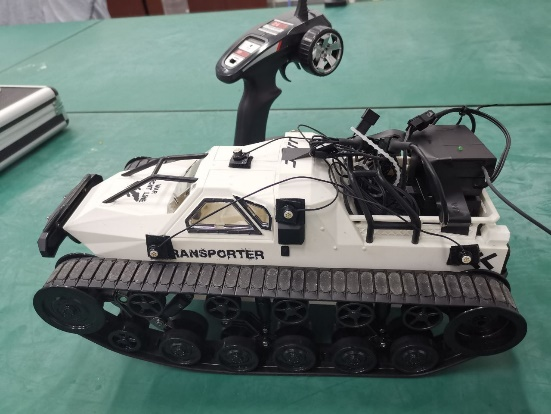

坦克模型

坦克模型

测试结果

测试综述:

1. PTI3D运动捕捉系统信号捕捉稳定,可靠性高。精度达到0.1mm,15μm的分辨率;

2. 系统能够同时捕捉多浮体的六自由度运动;

3. 仅三个标记就可以构建一个独立浮体的六自由度运动模型;

4. 满足了客户的需求;

5. 对客户进行了专业的仪器培训,让客户从一无所知到独立去进行测试,导出及分析数据。

结论:完全满足用户需求。
