工业测试

日期:2022-13-02   浏览:498



电池压力分布

电池压力分布

轮胎压力分布

轮胎压力分布

车窗压力分布

车窗压力分布

包装压力分布

包装压力分布

刹车压力分布

刹车压力分布

辊筒压力分布

辊筒压力分布

电路板压力分布

电路板压力分布

机器人压力分布

机器人压力分布

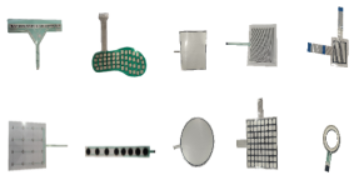

定制传感器

定制传感器



0
.2mm超薄厚度,柔性可弯曲360°,紧贴测试面

柔性传感器薄膜压力传感器薄膜压力传感器薄膜压力传感器

                                                                                                           柔性传感器                                                0.2mm超薄

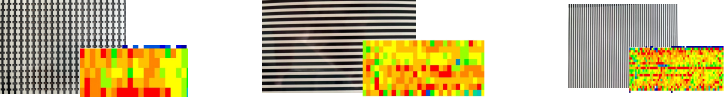

测点多达2000,300,4000,高达6400测点/张,密度支持36测点/cm²

传感器测点密度

多种机型采样频率可选:20Hz100Hz300Hz600Hz,支持动、静态测试

FAMP-6400采集器电池压力分布测试


邑成FORCE MAPPING薄膜压力分布测试系统是上海邑成测试设备有限公司研发的一套专用于工业测试与科研的系统,可测量接触面的接触压力分布情况。柔性传感器超薄的厚度(0.2mm),大量的测点(6000多测点)能够将整个接触面的压力以2D彩色图的方式表现出来,方便客户更好的进行科研与检测。FORCE MAPPING广泛应用于新能源电池检测,包装机械,汽车,电路板,机器人,船舶,自动化产线等多个领域。

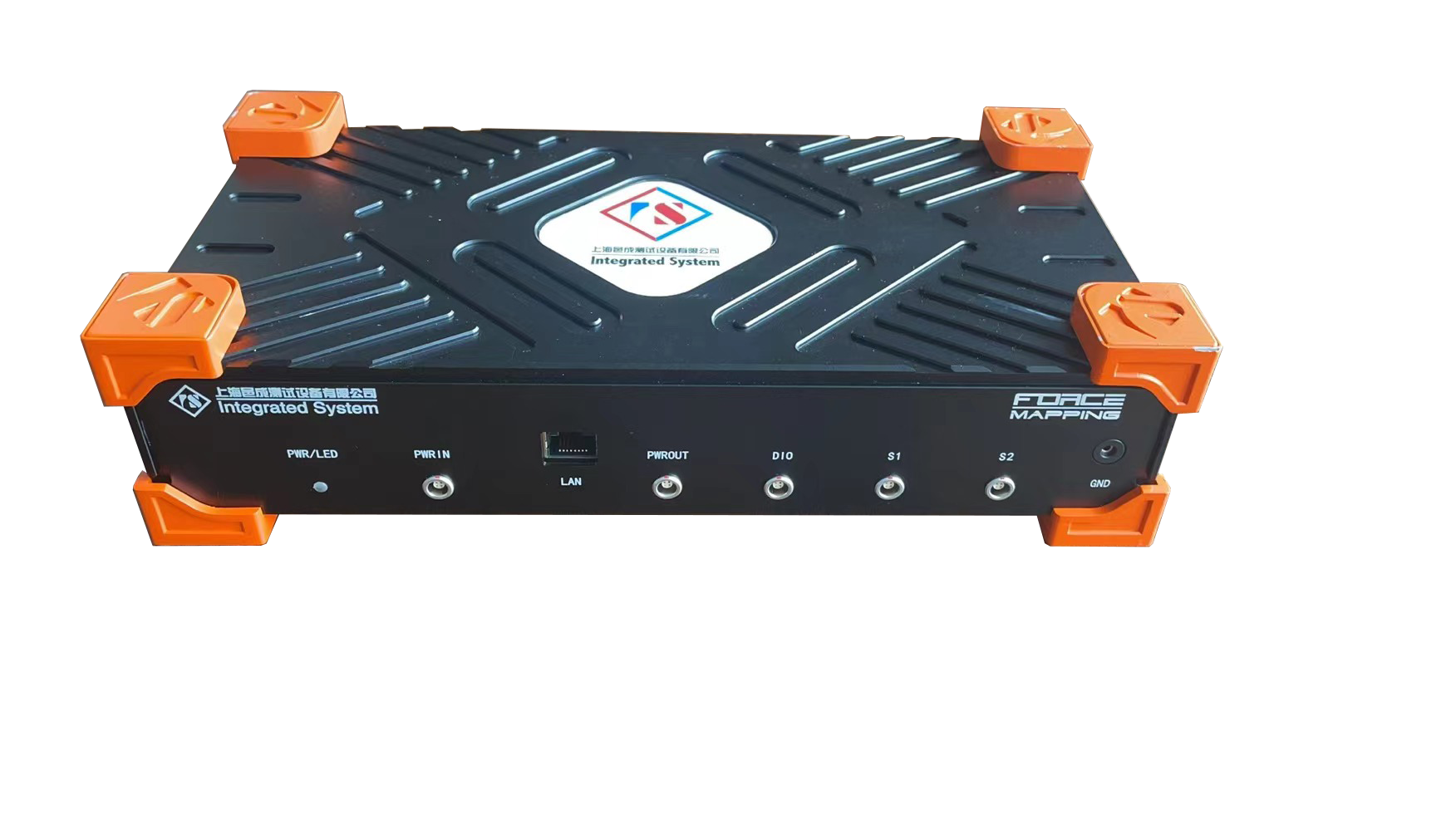

FAMP-6400采集器

采集器FORCEMAPPING

       ● 采样率: 20Hz,100Hz,300Hz,600Hz,支持动、静态测试

● 支持测点数:6400(根据薄膜压力传感器)

 扩展能力:可扩展同时连接16台主机

● A/D:16位         通讯方式:以太网

● 支持模拟量信号采集

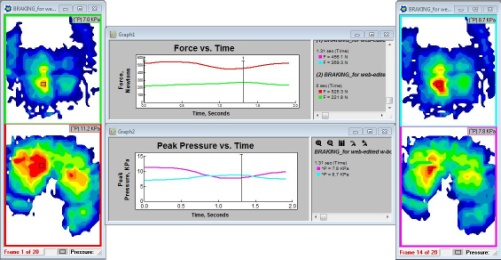

FORCE MAPPING分析软件

FORCE MAPPING分析软件

● 显示:2D、实时传感器数据同步显示

● 数据存储:压力数据快照,CSV文件导出

● 数据回放,编辑帧,选择帧数范围导出

● 设置参数:数据单位,采样率,图像导出

● 数据处理,校准处理

● 分析功能:大值、小值、平均、峰值
