桥梁结构动/静载测试

日期:2022-13-02   浏览:363


桥梁结构实验室解决方案

桥梁结构实验测试方案

针对桥梁结构实验室常用实验:静载、动载、拟动力、模态振动实验和外场的结构试验,我公司有静、动态应变,振动模态等一系列采集系统解决方案。主要推荐:Grand instrument系列应变数据采集系统、GNET奥地利Dewesoft动态数据采集系统。覆盖结构实验室的各个部分。

静态应变实验解决方案

方案一:GIN-600S触摸屏式现场数据采集器

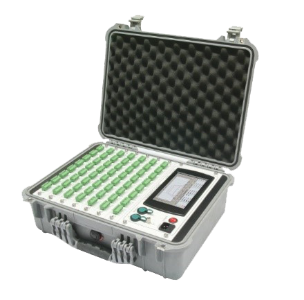

 GIN-600S

推荐理由:针对大型桥梁结构的多通道静态应变测试,内置触摸屏,SD存储卡,可脱机独立运行,非常适合现场测试,主要参数:

通道数:8、16、24、32、48、56通道可选

采样率:50Hz/通道

采样信号:应变(全桥,1/2桥,1/4桥120Ω,350Ω),位移,热电偶,铂电阻,振动,电压,电流等多种信号。

7英寸LCD触摸屏,16GSD内存,USB端口

防水设计,外壳坚固,机动性好

方案二:GNET420高速静态应变采集系统

GNET420

推荐理由:特别适合大型应变结构试验、稳定性好,性价比高,除测应变外,还可以测温度电压,电流等,部分低速动态测量等,非常适合现代实验室多样化的测量要求,

适合实验场合:结构静载实验,结构拟精力实验,受弯性能实验,结构疲劳实验等

主要参数:

通道数:单台主机最大6-148通道,多台计算机1000通道以上

应变采样率:140Hz/通道

电压采样率:94kHz@10V

采集信号:应变(全桥,1/2桥,1/4桥),温度,压力,载荷,激光位移,拉线位移

动态应变实验解决方案

方案一:GIN-350/360 PC端数据采集器

GIN-350/360.png

推荐理由:针对桥梁结构多通道动态应变测试,除应变外,还可测电压,电流,热电偶,RTD等。具备动态测量,静态测量两种模式,满足不同测量需求。

主要参数:

通道数:4/8/12/16可选(GIN-350) ,4/8/12/16/32可选(GIN-360)

采样率:1000Hz/通道

传感器输入:应变(1/4桥,1/2桥,全桥)120Ω,350Ω;电压,电流,热电偶,RTD

应变输入量程最高可达一百万微应变


振动模态实验解决方案


方案一:SIRIUS 8XACC 动态数据采集仪

SIRIUS 8XACC.png

推荐理由:高达200kHz/通道同步采样率,稳定性好,动态范围广,支持实时FFT分析,模态分析,视频信号同步采集,专用模态测试软件包,非常适合模态振动实验。

主要参数:

通道数:8通道

采样率:200KHz/通道同步采样

传感器输入:IEPE振动,电压

软件功能:在线实时分析,FFT,雨流,模态,动平衡,阶次跟踪等(模态软件扩展包需要额外购买)


传感器解决方案


名称

规格参数

名称

规格参数

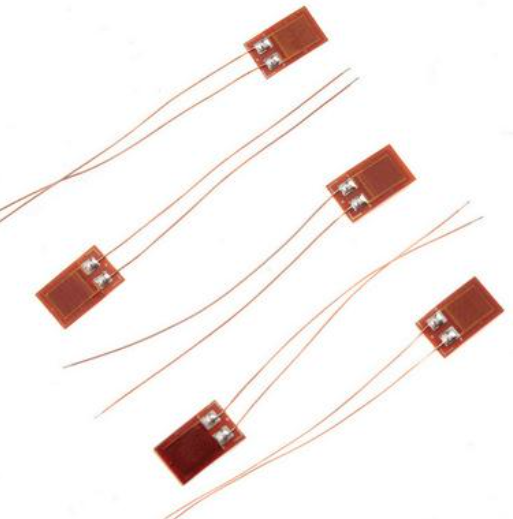

KFG系列应变片

用途:常温材料应力测量,延长率:5%

应变范围:±50000μƐ

方向:单轴、双轴、三轴、单轴5元素

栅长:0.2/0.31/2/3/4/5/6/10/20/30mm

高温应变片

用途:高温下材料应力测量

应变范围:±20000μƐ

方向:单轴、三轴

温度范围:最高-196℃~350℃

栅长:0.2/0.5/1/2/5mm



低温应变片

用途:低温下材料应力测量

应变范围:±50000μƐ

方向:单轴、三轴

温度范围:最高-269℃~150℃

栅长:0.2/0.5/1/2/5/30mm

LC-应变片

用途:常温材料应力测量

量程:±20000μƐ

方向:单轴,双轴,三轴

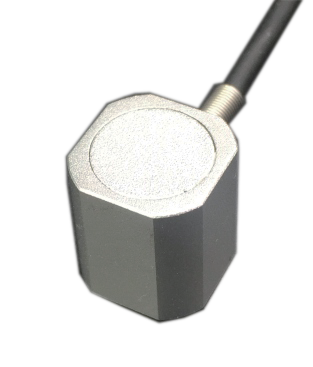

LAS微型加速度传感器

用途:桥梁道路的振动测量

量程:2-200g可选

非线性:≤0.5%FS

频响:400Hz

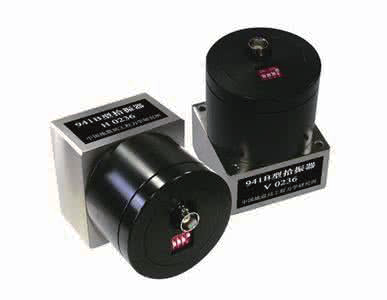

941B低频拾振器

用途:桥梁道路的振动长期监测

量程:0~0.15mol/L

精度:±2%


 941B低频拾振器
