岩土土木测试

日期:2022-13-02   浏览:384

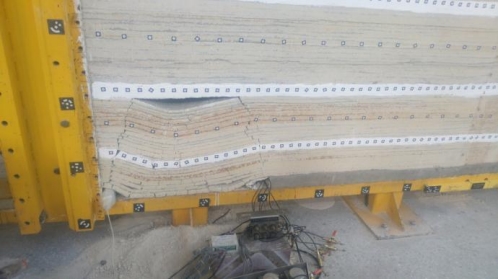

 土体压力分布测量           隧道压力分布测量             煤层压力分布测量

                土体压力分布测量                                  隧道压力分布测量                                 煤层压力分布测量


薄膜压力在土压力测试中的优势:

1、岩土测试面积大,要求点数多,一般的土压力传感器只有一个测点,如果要布设上千个点,经费多,布设困难。FORCEMAPPING薄膜压力测试系统,测点多,布设简单,总体算下来成本比传统土压力测试低。

2、岩土测试,土体都是软结构,需要研究土体在不同状态下的受力,测试手段不能影响土的结构。传统土压力传感器是刚性的,会影响土体结构。FORCEMAPPING薄膜压力测试系统拥有柔性特性,且厚度0.2mm,几乎不会影响土体测试条件。


产品名称

产品参数

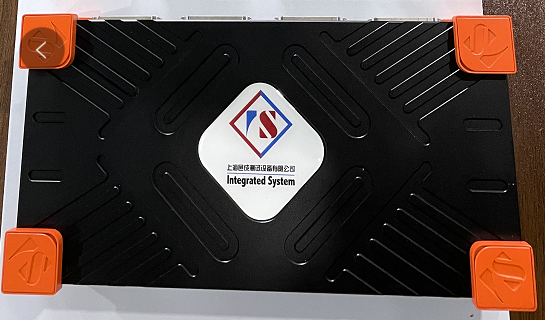

FMAP-6400

        功能:采集薄膜压力分布传感器信号,将该信号转化为数字信         号。通过以太网传输到测试软件中。采集器拥有4个模拟通道,2个 数字信号

        采样率: 1-100Hz,100-300Hz,300Hz-600Hz,低速,中       速,高速,三种模式可选

        测点数:高达6400测点(根据薄膜压力传感器)

        扩展能力:可扩展同时连接16台主机

        A/D:16位

        通讯方式:以太网

        支持4通道模拟量信号采集,2通道数字信号采集

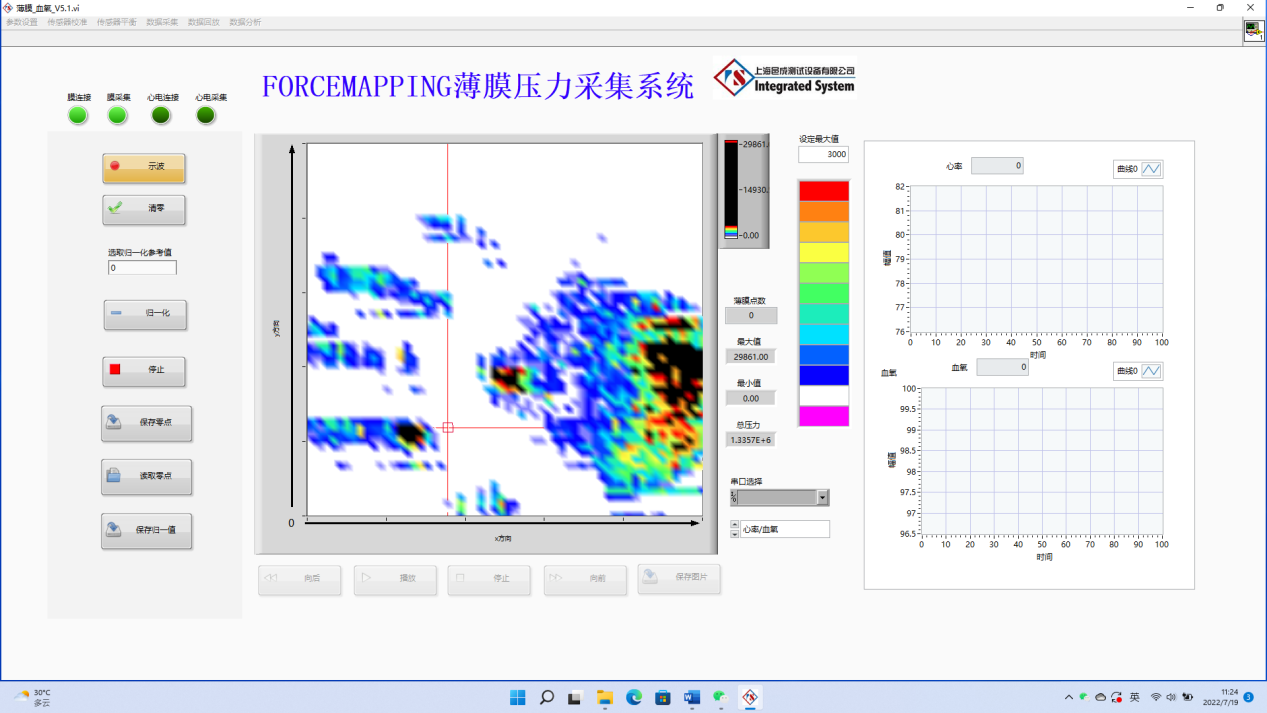

ForceMapping分析软件

分析软件

        显示:2D、3D,实时传感器数据同步显示

        数据存储:压力数据快照、CSV导出

        数据回放:视频回放、播放速度调节、编辑帧

        设置参数:数据单位、采样率、图像导出、数据处理、校准处理

        分析功能:大值、小值、平均、峰值不同区域压力随时间的变                       化曲线。

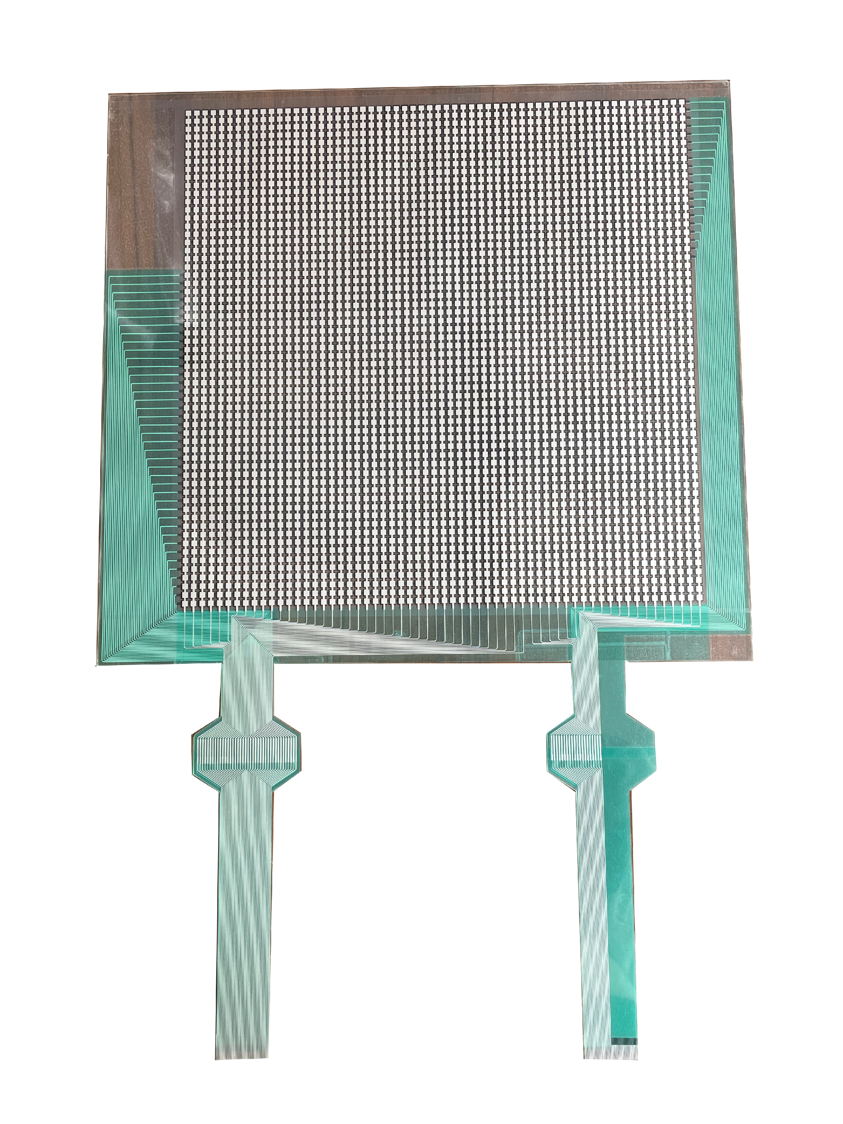

6320型薄膜压力分布传感器

6320型薄膜压力分布传感器

        尺寸:480(W)x 480(L)mm

        量程:300kpa,500kpa,1000kpa,1200kpa

        测点密度:约9测点/4cm²(3600测点)

        使用范围:土木,岩土,步态等门窗压力分布
